120型热电阻 120型热电阻

一、工作原理
铂电阻工作原理：铂电阻丝的电阻值随温度的变化而有规定的规律和重复性要求的变化。显示仪表将会指出铂电阻产生的电阻值所对应的温度值。
二、主要技术指标
1、主要温度及精度指标

型号	分度号	测量范围（℃）	精度 等级	R0允差（Ω）	W允差	允许偏差Δt（℃）
WZP	Pt100	－200～+400	A级	±0.06	±0.006	-200～+500℃时允差±（0.15+0.002|t|）
		－200～+500	B级	±0.12	±0.012	-200～+500℃时允差 ±（0.30+0.005|t|）
		-200～+800	A级	±0.06	±0.06	-200～+800℃时允差±（0.15+0.002|t|）
		-200～1000	B级	±0.12	±0.12	-200～+1000℃时允差 ±（0.30+0.005|t|）

注：式中“t”为感温元件实测温度值。W＝R(100℃)/R(0℃)=1.3851
2、公称压力
一般是指在常温下，保护管所能承受的静态外压力而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
3、热响应时间
在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50％，所需的时间称为响应时间，用τ0.5表示。它与外保护管的直径及壁厚有关。
4、绝缘电阻
常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80％；常温绝缘电阻值应不小于200MΩ
5、自热影响
热电阻允许通过的Z大测量电流为5mA，由此产生的温升不大于0.3℃

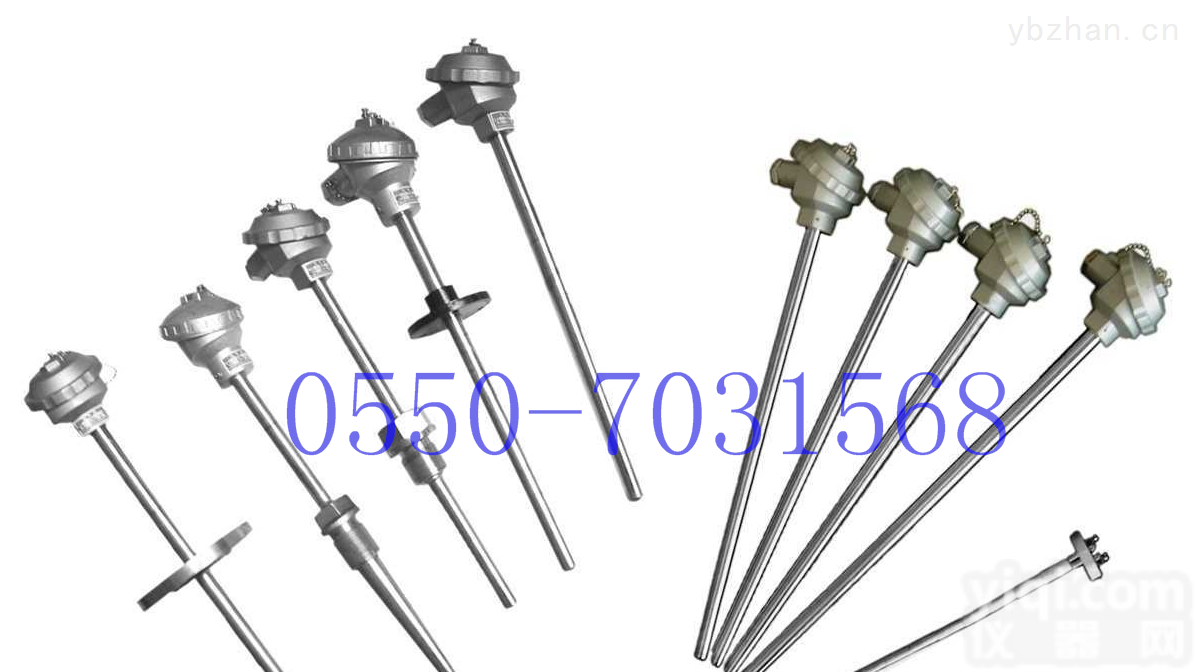

三、装配式铂电阻分类
1、接线盒分类
防水式接线盒 防爆式接线盒
2、安装固定形式
1) 无固定螺纹 2) 固定螺纹 3) 活动法兰 4) 固定法兰 5)卫生卡口快速接头 6)固定螺纹锥体式
四、型号命名方法

举例1:铂电阻Pt100 ,固定螺纹M27×2,防水接线盒，保护管直径Φ16,保护管材料321，总长600㎜，插深450
㎜ ,三线制A 级，温度范围0～200℃。
型号：WZP—230Y—0—600/450—3A—（0～200℃）
举例2：铂电阻Pt100双支、固定螺纹M16×1.5、防水接线盒，保护管材料321、总长450㎜、插深300㎜,二线B
级，温度范围0～800℃
型号：WZP2—（4）33Y—0—450/300—2B—（0～800℃）
举例3：双支铂电阻Pt100，卫生级卡口快速接头式防水接线盒，保护管直径Ф10㎜，保护管材料316L，总长350
㎜，插深200㎜，二线制A级，温度范围0～250℃。
型号：WZP2—532Y—1—350/200—2A—（0～250℃）
