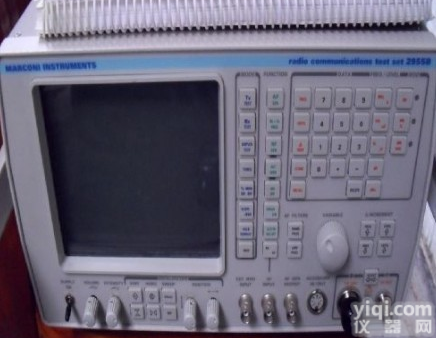

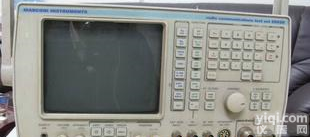

2955B 无线电综合测试仪2955B

： 林

频率范围：400KHz～1GHz

产品信息：
   295/B是一种无线电综合测试仪，它包括测试量程到1000兆赫的移动式无线电收发讯机所要求的全部测量设备，是一种设计为工作台或移动应用的，紧凑配套的装置。
射频信号发生器：400kHz~1000MHz
射频功率计：0.05mW~150W
射频频率计：1.5MHz~1000MHz
全功能双工测量仪：用于测量标准双工器，跨段双工器及转发器 调制分析仪：调频/调幅/调相
2个音频信号源/调制信号源：10Hz~20kHz
音频电压表：0V~100V自动量程选择 20Hz~50kHz或DC方式
音频频率计：20Hz~20kHz 50kHz数字存储示波器
音频SINAD信纳比表
音频S/N信噪比表
音频DISTORTION失真度仪
POCSAG编码器/DCS编码器
DTMF、CCIR、EEA、EIA、ZVEI等编

26个非易失存贮单元
全部GPIB编程功能，可用于自动测试系统

性能指标
射频信号发生器
频率： 范围：0.4MHz~1000MHz
分辨率：50Hz≤530MHz; 100Hz530MHz~1000MHz
指示：8位数字显示
精度：与内频标准相同
输出电平：
范围：N型座：-135~-15dBm0.04μV~40mV
BNC座：-115~+5dBm0.4μV~400mV
单端双工：-140~-21.5dBm0.0224μV~18.85mV
双端双工：-115~-15dBm0.4μV~40mv
分辨率：0.1dB
指示：4位数dBm/μV, PD/EMF和dBmμV）
精度：对高于-127dBm的电平为±2dB
频谱纯度
连续波调频：<30Hz到520MHz <60Hz到1000MHz 0.3~3.4kHz权重均方根值
典型值8Hz~250MHz, 15Hz~500MHz, 30Hz~1000MHz
谐波：仅指在0.4~1000MHz频段内的谐波
<-20dBc 到1.5MHz
<-25dBc 1.5~250MHz
<-20dBc 250~1000MHz
分谐波：530MHz内没有,<-25dBc到1000MHz
寄生信号：
载频88MHz以上<-45dBc,低于110MHz,<-35dBc,高于 110MHz,
载频到1000MHz<-60dBc
偏离20kHz的信噪比：
<-106dBc/Hz到500MHz
<-100dBc/Hz到1000MHz
射频泄漏：小于0.2微伏电位降
保护：N型座：反向功率过载时,荧屏上显示REMOVE RF INPUT （除去射频输入）.同时听到机内喇叭的报警声。

BNC座：输入功率大于1瓦时，跳闸电路自动断开射频输入；荧屏上显 示REMOVE RF INPUT；并听到喇叭的报警声，反向功率保护Z大为50 瓦。

调制发生器
幅度调制
连续波范围：1.5~400MHz, 可用范围400kHz~500MHz
调制深度范围：0~99%
调制频率范围：20Hz~20kHz
分辨率：1%
精度：±7%设置±1位数，对1仟赫调制频率，调制深度不大 于85%； ±10%设置±1位数，调制频率从50Hz至5kHz，调制深 度从0至70%; ±15%设置±1位数
