日本EISEN（爱森） 针规
- 型号：日本EISEN（爱森）
- 产地：日本
- 供应商：上海市腾钻精密仪器有限公司
- 供应商报价：面议
- 标签：针规,-1,上海市腾钻精密仪器有限公司
产品库
日本EISEN（爱森）针规
产品名称日本EISEN（爱森）针规
产品型号
分类精密
（PIN GAUGES）用于孔及孔间距，槽宽，齿轮节圆等的精密测量。它广泛用于电子行业等产品生产检测过程。销式塞规规格Z小0.1，能检测其它量具所不能直接测量的微小孔径，同时，它即有不同精度等级系列和规格间距（STEP）系列，使用于灵活组合，GX率的大批量生产现场自检和高质量要求的成品质量抽检，确保您的产品质量*。
规格：0.1-25.0
间距：0.01 0.025
长度：50.0
精度：±0.0005 ±0.001±0.002±0.0025
材质：耐摸 GCr15
硬度：58HRC以上
的使用：HOW TO USE
用于孔径、孔间距、槽宽、齿轮节圆、罗纹中径等测量
1. Check hole size and depths
2. Check locations
3. Check disitance between holes
4. Check slots
EP系列间隔0.01mm
型号 | 规格（mm） | 每套支数 | 型号 | 规格（mm） | 每套支数 |

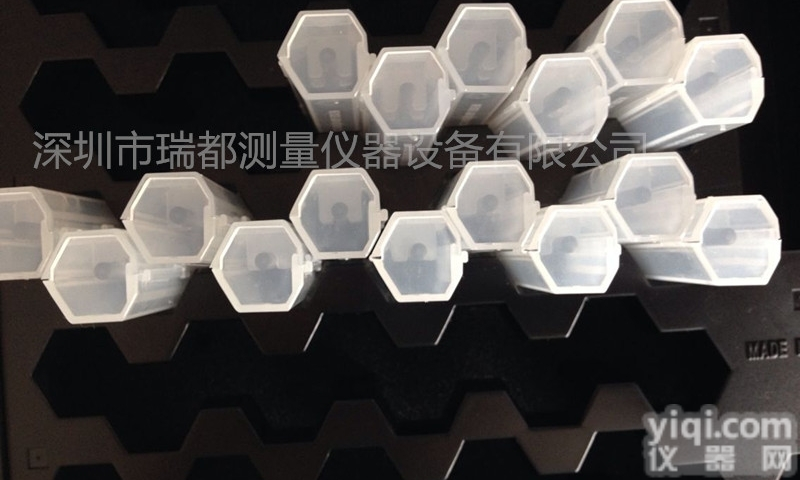

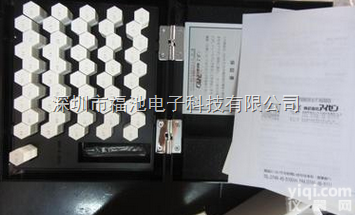

EP-00 | 0.05～0.20 | 16支 | EP-10A | 10.00～10.50 | 51支 |
EP-0A | 0.20～0.50 | 31支 | EP-10B | 10.50～11.00 | 51支 |
EP-OB | 0.50～1.0 | 51支 | EP-11A | 11.00～11.50 | 51支 |
EP-1A | 1.00～1.50 | 51支 | EP-11B | 11.50～12.00 | 51支 |
EP-2A | 1.50～2.00 | 51支 | EP-12A | 12.00～12.50 | 51支 |
EP-2B | 2.00～2.50 | 51支 | EP-12B | 12.50～13.00 | 51支 |
EP-3A | 2.50～3.00 | 51支 | EP-13A | 13.00～13.50 | 51支 |
EP-3B | 3.00～3.50 | 51支 | EP-13B | 13.50～14.00 | 51支 |
EP-4A | 3.50～4.00 | 51支 | EP-14A | 14.00～14.50 | 51支 |
EP-4B | 4.00～4.50 | 51支 | EP-14B | 14.50～15.00 | 51支 |
EP- | 4.50～5.00 | 51支 | EP-1 | 15.00～15.50 | 51支 |
EP-5B | 5.00～5.50 | 51支 | EP-15B | 15.50～16.00 | 51支 |
EP-6A | 5.50～6.00 | 51支 | EP-16A | 16.00～16.50 | 51支 |
EP-6B | 6.00～6.50 | 51支 | EP-16B | 16.50～17.00 | 51支 |
EP-7A | 6.50～7.00 | 51支 | EP-17A | 17.00～17.50 | 51支 |
EP-7B | 7.00～7.50 | 51支 | EP-17B | 17.50～18.00 | 51支 |
EP-8A | 7.50～8.00 | 51支 | EP-18A | 18.00～18.50 | 51支 |
EP-8B | 8.00～8.50 | 51支 | EP-18B | 18.50～19.00 | 51支 |
EP-9A | 8.50～9.00 | 51支 | EP-19A | 19.00～19.50 | 51支 |
EP-9B | 9.00～9.50 | 51支 | EP-19B | 19.50～20.00 | 51支 |
EH系列 间隔0.005mm
型号 | 规格（mm） | 每套支数 |
EH-0A | 0.100～0.250 | 31支 |
EH-0B | 0.250～0.500 | 51支 |
EH-0C | 0.500～0.750 | 51支 |
EH-OD | 0.750～1.000 | 51支 |
EH-12A | 12.000～12..250 | 51支 |
EH-12B | 12.250～12.500 | 51支 |
EH-12C | 12.500～12.750 | 51支 |
EH-12D | 12.750～13.000 | 51支 |
EM系列 间隔0.025mm
型号 | 规格（mm） | 每套支数 |
EM-00 | 0.100～0.290 | 20支 |

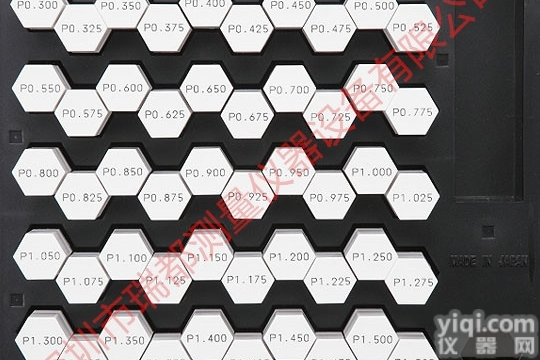

EM-0 | 0.300～1.525 | 50支 |
EM-1 | 1.550～6.275 | 190支 |
EM-2A | 6.300～9.775 | 140支 |

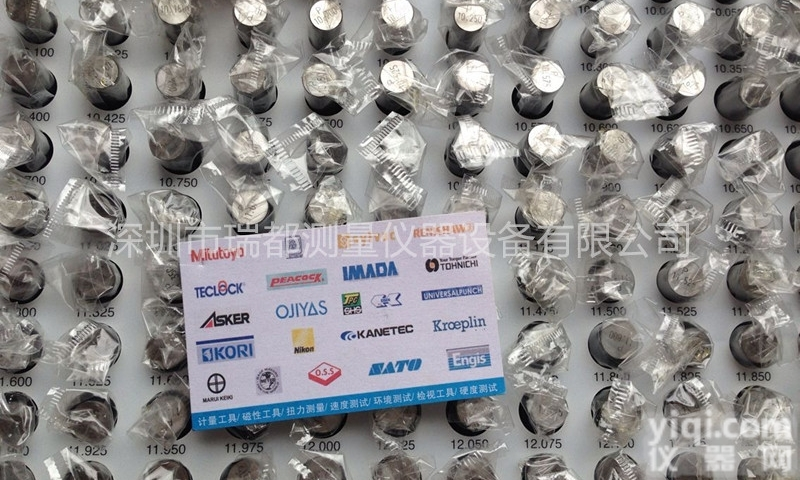

EM-2B | 9.800～12.525 | 110支 |
EM-2C | 12.525～12.975 | 18支 |
EM-3 | 13.00～19.00 | 61支 |
EM系列 间隔0.025mm
型号 | 规格（mm） | 每套支数 |
EM-00 | 0.100～0.290 | 20支 |
EM-0 | 0.300～1.525 | 50支 |
EM-1 | 1.550～6.275 | 190支 |
EM-2A | 6.300～9.775 | 140支 |
EM-2B | 9.800～12.525 | 110支 |
EM-2C | 12.525～12.975 | 18支 |
EM-3 | 13.00～19.00 | 61支 |
