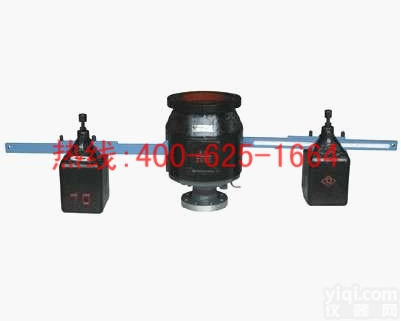

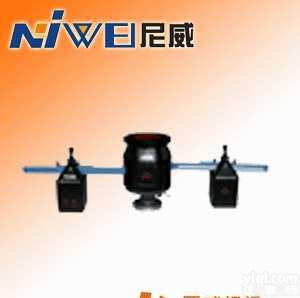

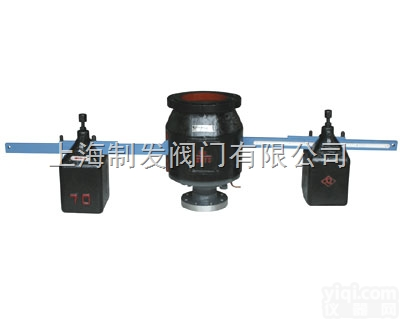

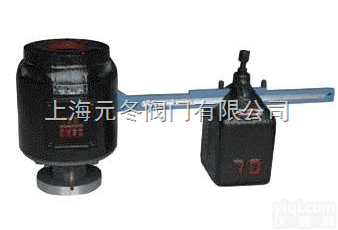

| 图片说明： GA44H型安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许Z高值，介质可为蒸汽、空气。 ■主要零部件材料说明
GA44H型安全阀的主要零件材料和GA42H-16C/25/40安全阀的相同。 ■外形尺寸和连接尺寸 型号 | 公称通径 | 尺寸 | do-z | D | D1 | D2 | D6 | f | f2 | b | Z-ød | H | L | 承插式 | 法兰式 | d1 | k2 | k3 | D3 | DN | D2 | D1 | D | b | f | z1-ød1 | GA44H-1.6 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 20 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 | GA44H-2.5 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 22 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 | GA44H-4.0 | 80 | 50×2 | 200 | 160 | 135 | 121 | 3 | 4 | 22 | 8-18 | 410 | 840 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 | GA44H-6.4 | 80 | 40×2 | 210 | 170 | 140 | 121 | 3 | 4 | 30 | 8-23 | 480 | 840 | 200 | 218 | 253 | 285 | 200 | 255 | 280 | 315 | 22 | 3 | 8-18 |
订货须知 1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件 |
