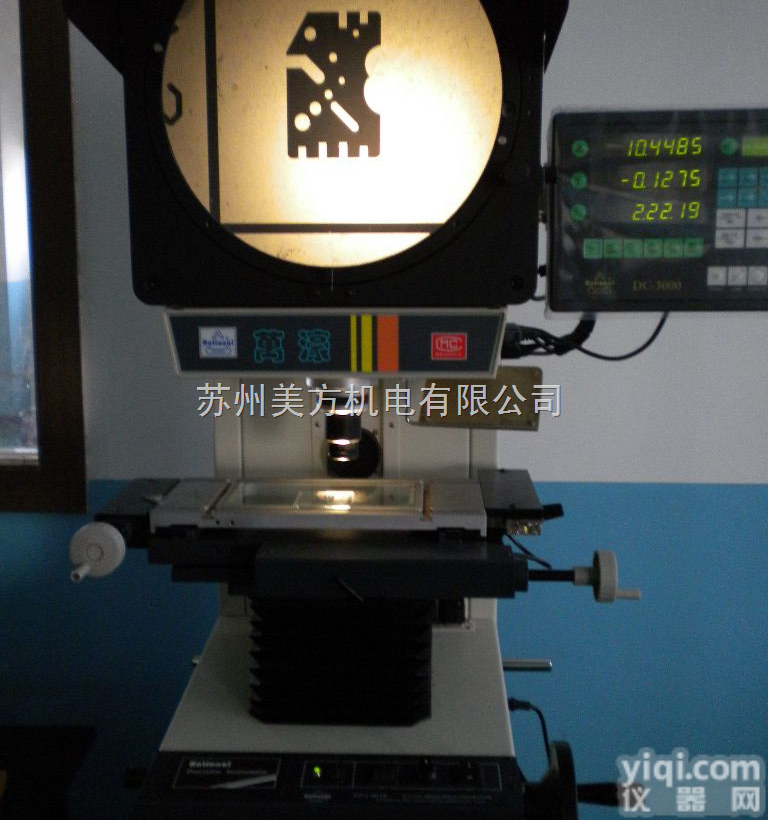

CPJ-3015Z万濠投影仪

产品信息


CPJ-3015Z投影仪用途：

     CPJ-3000Z系列全正像数字式测量投影仪是光、机、电一体化的精密GX测量仪器。影像与工件完全同向，正立直观。它广泛用于机械、仪表、电子、轻工等行业；院校、研究所以及计量检定部门。本仪器能GX率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。

CPJ-3015Z投影仪特点：

    仪器光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达3+L/50μm，L为被测长度单位：mm；仪器配有专用微型打印机和脚踏开关，数据输出和采样十分方便。工件影像可以是全正像也可为倒像。

CPJ-3015Z投影仪规格参数:

仪器型号 CPJ-3007Z CPJ-3010Z CPJ-3015Z

工

作

台

金属台面尺寸mm

 260×152 306×152 340×152

玻璃台面尺寸mm

 125×100 175×100 196×96

X座标行程mm

 75 100 150

Y座标行程mm

 50 50 50

Z座标行程
调焦用mm

 90调焦 90调焦 90调焦

仪器测量精度

 3+L/75 3+L/75 4+L/25

X，Y座标数显解析度：0.001
投影屏

投影屏尺寸mm：Ø312，使用范围 > Ø300  （刻有米字线）。

投影旋转范围：0~360º

旋转角度数显解析度：1’或0.01º
物镜

放大倍数：             10X可选             20X选             50X选           100X选

物方线视场mm           Ø30                  Ø15                Ø6                Ø3

物方工作距mm           77.7                 44.3               38.4               25.3

数据处理系统

Dc-3000 多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测

仪器照明

透射与反射照明光源均为24V，150W卤素灯

仪器电源

110V/220VAC，50/60Hz，总功率400W

冷却方式

强制风冷3轴流风扇

外形尺寸

　

 770×550×1100 770×550×1100 770×550×1100

仪器重量

单位：kg

 120 125 130
信息声明：本产品供应信息由仪器网为您整合，供应商为（苏州大星精密仪器仪表有限公司），内容包括 （CPJ-3015Z万濠投影仪）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （CPJ-3015Z万濠投影仪）的信息，请直接联系供应商，给供应商留言！
