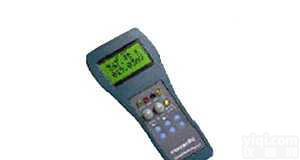

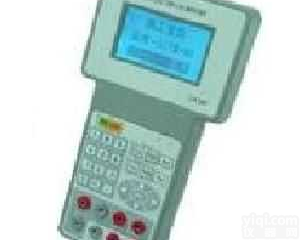

SB-3000 SB-3000热工宝典

产品简介：　

  从事工业自动化控制行业的人员在现场检修和调试时,特别需要一台能快速检测和诊断各种故障的随身携带仪器, “热工宝典”就是这样一台好仪器,它可以校验或模拟压力变送器、差压变送器、涡街流量计、热电偶和热电阻等,能为现场仪表配电以及快速查询繁杂的热工手册。

  SB-3000热工宝典采用16位单片机作为CPU,集新大规模数字转换集成电路和大屏幕液晶显示技术于一体，具有输出、测量、手册和24VDC配电功能，且四项功能可同时工作，并配备超大容量可充电电池供电，携带方便，是热工仪表行业人员在现场检修、调试的配置。结构与功能的结合，使其具有如下

使用特点：

•


  小巧、便于携带和手持。





•


  坚固、可靠，背面的支撑架和挂钩孔适合现场使用。





•


  大显示屏，测量、输出、热工手册数据可同时显示。





•


  可测量电压、电流、热电偶、频率、铂电阻、铜电阻和普通电阻。





•


  可输出电压、电流、毫伏、频率等信号。





•


  24V DC配电输出为变送器提供回路电源。





•


  热工手册实现电阻值与温度值、毫伏值与温度值的快捷互查，实现饱和蒸汽的压力与密度、温度与密度的快捷查询。





•


  具有背光控制功能。




技术参数

☆　输出信号

◆电流：0~24mA DC 精度：±0.05%FS

分辨率：1μA RL ≤400Ω RL×IL≤8V

◆电压：0~6V DC 精度：±0.05%FS

分辨率：0.1mV RL ≥10KΩ

◆毫伏：1~120mV DC 精度：±0.05%FS

分辨率：1μV RL ≥20KΩ

◆频率：0~5000Hz TTL电平矩形波 分辨率：0.1Hz

　　◆直流：24V IL＜30mA 精度：±2%

☆　测量信号

◆ 电流：0~35mA DC 精度：±0.05%FS

◆ 电压：0~5V DC 精度：±0.05%FS

0~35V DC 精度：±0.1%FS

◆ 毫伏：1.10~100.00mV DC 精度：±0.05%FS

◆ 电阻：0.0~1200.0Ω 精度：±0.05%FS

◆ 频率：0.0~5000.0Hz（方波） 精度：±0.2Hz

☆ 热工手册（执行国际ITS-90）

◆实现电阻值与温度值的互查。（指Pt10和Pt100型热电阻）。

◆实现毫伏值与温度值的互查。（指S、K、B、R、J、E、T、N型热电偶）。

◆实现饱和蒸汽的压力(P)查密度(ρ)、温度(T)查密度(ρ)的查询。

查询范围：压力范围：0.1MPa~16Mpa；温度范围：100℃~350℃。

☆ 供电电源：

本仪器配备有大容量充电电池，容量为10800mAh，可外接电源DC12V，1.0A充电，每次充电为8小时，充电时宝典面板上红灯亮，充电完成后绿灯亮。在充电的同时，宝典仍可正常工作。一次充电后可正常工作8~16小时，其时间长短与使用状态有关。

☆ 环境温度：

工作温度：-10~50℃；

贮存温度：-20~70℃

外形尺寸：

重量：0.7kg
