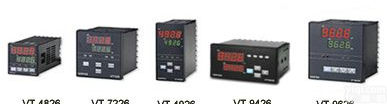

VT7226 VT9626

规格说明

输 入

热电偶∶J. K. T. E. B. R. S. N.C

白金热电阻∶DIN PT-100; JIS PT-100

线性信号∶4~20mA、0~50mV、1~5V、0~10V┅

精 度

热电偶±1°C; 白金热电阻±0.2°C; 线性信号±3μV

取样时间

秒

控 制

比例带∶0.0~300.0％ F.S

积分时间∶0~3600 sec.

微分时间∶0~900 sec.

不感带∶0.0~200.0 or 0~2000

控制周期∶0~100 sec.

输出周期
(0~100)

继电器∶15 秒

脉波电压 (SSR)∶1秒

线性电流 (压)∶0 秒

输 出

继电器∶10A/ 240 VAC (电阻性负载)

脉波电压 (SSR)∶DC 0/24V (电阻性负载250Ω以上)

线性电流∶4~20mA (电阻性负载600Ω以下)

线性电压∶0~50mV、1~5V、0~10V
电阻性负载 600 Ω以上)

一般规格

电源电压∶AC 90~264V 50 / 60Hz; DC 24V

操作环境温度∶0~50°C

操作环境湿度∶0~90 %

消耗电力∶5VA以下

输入种类及范围

种类

范 围

J

-50℃ ~ 1000℃

-58　~ 1832　

K

-50℃ ~ 1370℃

-58　~ 2498　

T

-270℃ ~ 400℃

-454　~ 752　

E

-50℃ ~ 750℃

-58　~ 1382　

B

0℃ ~ 1800℃

32　~ 3272　

R

0℃ ~ 1750℃

32　~ 3182　

S

0℃ ~ 1750℃

32　~ 3182　

N

-50℃ ~ 1300℃

-58　~ 2372　

C

-50℃ ~ 1800℃

-58　~ 3272　

DPT

-200℃ ~ 850℃

-328　~ 1652　

JPT

-200℃ ~ 650℃

-328　~ 1202　

LINE

-1999 ~ 9999

警报模式

上限警报

下限警报

偏差值上限警报

偏差值下限警报

区域内警报

区域外警报

上限延迟警报

下限延迟警报
