ZH7168 ZH7168激光准直仪 瑞士
- 型号：ZH7168
- 产地：北京
- 供应商：北京中慧天诚科技公司
- 供应商报价： 1.00￥
- 标签：ZH7168激光准直仪 瑞士 ,ZH7168激光准直仪 瑞士 价格,ZH7168激光准直仪 瑞士 厂家
产品库
| 激光准直仪 瑞士 型号：ZH7168 | |

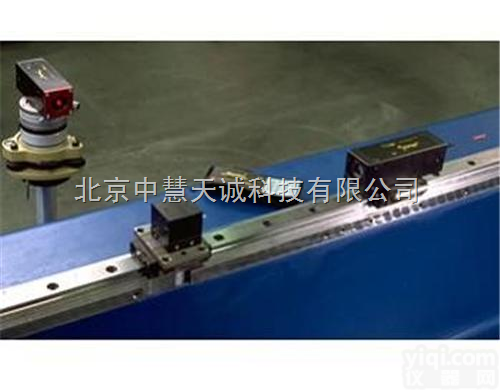

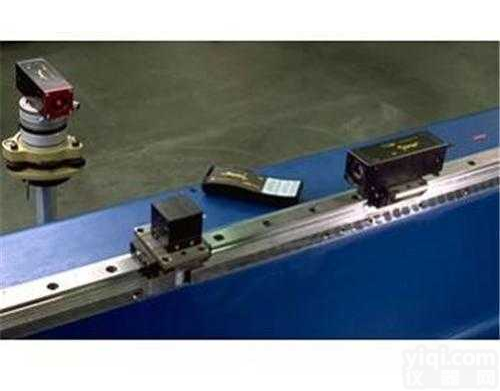

| 产品简介: 由于光电准直系统的高精度、稳定性，在机械工业，自动化及机械和建筑工程领域得到广泛应用。该激光准直仪能够简捷快速地完成测量任务，并实时显示测量值，同时进行被测工件的校准、微调或在线测量。测量结果直接传输到软件中，并可打印出结果。 由发射器和接收器组成。 发射器是一款高稳定性的半导体激光器，在可视范围内无误差工作，尤其是软件中的微调和安装模块可确保工件方便快捷地调整，内置二维高灵敏度的激光探测器PSD（即接收器）。 当触及PSD的激光信号显示出工件精确的几何位置的同时，便得出XY轴的mm值，通过沿着激光导轨移动接收器，工件的直线度（X值/直线）和平面度（Y值/垂直）便会在测量任务中同时完成。 发射装置是一款高精度激光发射器，使用高稳定性，光纤耦合半导体的可见激光，内置精密校准装置，确保快速精确发射激光束。 接收器中的光电感应传感器非常精确地（分辨率达1ppm）探测激光束,数字信号处理器可以避免各种的环境干扰，处理测量数据。 来自传感器的数据可通过蓝牙无线技术被传输到计算机上，确保传输数据的安全性和使用方便。提供标准无线连接方式的同时，还可选择光纤电缆连接。可实现远程控制，手持操作装置可以直接远程控制测量过程和软件应用。 应用范围： 1.用于直线度测量及导轨、机床调整 2.钢构框架校准 3.测量平台或基座的平面度 4.测量和调整铁轨、导轨、辊轴、地面波等的平行度 5.测量和校准轴承座、钻孔 6.测量垂直度和各种调整 7.工件、机械定位 8.监测工件变形、挠度、位移 9.为提高测量精度进行环境分析 技术规格： 发射器:≤1mW 激光功率:2 激光波长:约650nm 激光光束波形:圆形 激光束φin20m:约6mm 电源:锂电池，7.2V 体积LXWXH:142X50X50mm 重量:730g（含电池） μ-微调 测量范围（X/Y）:15X15mm 分辨率:0.5μm 线性1）2）:0.4‰ 重复性1）2）:±1.0μm 电源:锂电池，7.2V 体积LXWXH:155X50X50mm 重量:640g（含电池） 系统 测量距离3）:0-30m 温度范围4）:10-45℃ 包装体积:460X350X110mm 含包装重量:4kg 数据处 软件功能:测量软件可进行直线度、平面度、垂直度、工件校准等测量及数据处理 系统要求:Windows 系统 可选附件 远距离数据传输装置:延伸到100m 五角棱镜:Z大角度误差3arc sec. 备注： 1.在20℃条件下 2.在80%测量范围内 3.根据环境条件 4.温度变化可能影响测量结果 软件应用： 测量数据记录和评估软件系统在WINDOWS操作系统下运行，可进行快速和高质量的测量工件 直线度、平行度、垂直度、位置校准（工件定位） 发射器和接收器之间的直线度误差可通过软件自动修正，使用?Adaptive measuring method“模式可提高测量精度 在记录测量值期间，数据以图释和数字方式显示在电脑显示屏上，大尺寸数字和图形利于远距离读取 测量工作完成后，另有其它功能可用，比如自由选择参考点（plumb-line method）模式，按照ISO1101以线性回归为基础的测量值表示，全面统计计算 作为标准设置，测量系列和设置参数都可作为测量报告打印出来，并保存在新的工作进程中 测量数据是以ascii 码格式存档，可使用常规的表单或数据软件进行处理 标准配置： 圆柱形激光发射器 圆柱形激光接收器 远程控制数据采样器 蓝牙适配器到 PC USB 接口 光纤适配器到 PC USB 接口 光纤缆10m 测量软件 仪器箱 仪器操作说明书 选配件： pentagonal prism 3“ (50x50x50 mm)/五棱镜 stable tripod, incl. holder and magnetic plates for TR./REC./三脚支座 www.centrwin.com www.ghitest.com |   |
