NHR-7310/7210R NHR系列液晶PID调节器/液晶调节记录仪

产品信息

NHR-7300/7300R系列液晶PID调节器/调节记录仪

 概述

    NHR-7300/7300R系列液晶PID调节器/调节记录仪采用真正的人工智能算式，仪表启动自整定功能，可以根据被控对象的特性，自动寻找参数以达到很好的控制效果，无需人工整定参数。控温精度基本达±0.1℃，无超调、欠调，达国际先进水平。适用于需要进行高精度控制系统，可对温度、压力、流量、液位、速度等测量信号进行数字量显示控制；可带外给定（或阀位）控制，可取代伺服放大器直接驱动执行机构；可进行编程控制，根据生产过程的要求，按照一定的程序曲线进行控制，Z多可分61段曲线对控制对象进行监测、控制、记录与远传。
   ★万能信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶等信号；0.2级测量精度
   ★可选择定点控制、外给定控制、阀位反馈控制、多段曲线控制等方式
   ★具有电压、电流、SSR驱动、单/三相可控硅过零触发、继电器正反转等控制输出方式可选
   ★带PID参数自整定功能，控制输出手动/自动无扰动切换功能，控制准确且无超调
   ★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议
   ★支持RS232C打印功能，具有手动打印、定时打印功能
   ★带DC24V馈电输出，为现场变送器配电
   ★带USB数据转存功能和SD卡扩展功能
   ★输入、输出、电源、通讯相互之间采用光电隔离技术。



按控制方式可分以下几类：

NHR-7310/7310R
单路自整定PID调节器/调节记录仪

自动控制时，输入测量值与内部目标值比较运算后输出控制信号。

NHR-7320/7320R
外给定PID调节器/调节记录仪

自动控制时，输入测量值与外给定输入目标值比较运算后输出控制信号。

NHR-7330/7330R
阀位反馈PID调节器/调节记录仪

自动控制时，根据控制输出类型的不同分两种模式进行控制
模式一、选择模拟量控制输出：输入测量值与内部目标值比较运算后输出控制信号。
模式二、选择开关量控制输出：当控制输出的百分比小于阀位反馈值时，仪表输出反转，当控制输出的百分比大于阀位反馈值时，仪表输出正转。

NHR-7340/7340R
程序PID调节器/调节记录仪

根据生产工艺的要求，设定目标曲线进行控制，可实现对曲线控制的运行、步进、暂停、结束、等待状态的操作。具有掉电自启动功能，从上电测量值与设定值相同点的升温段开始升温，并按原设定曲线执行控制。

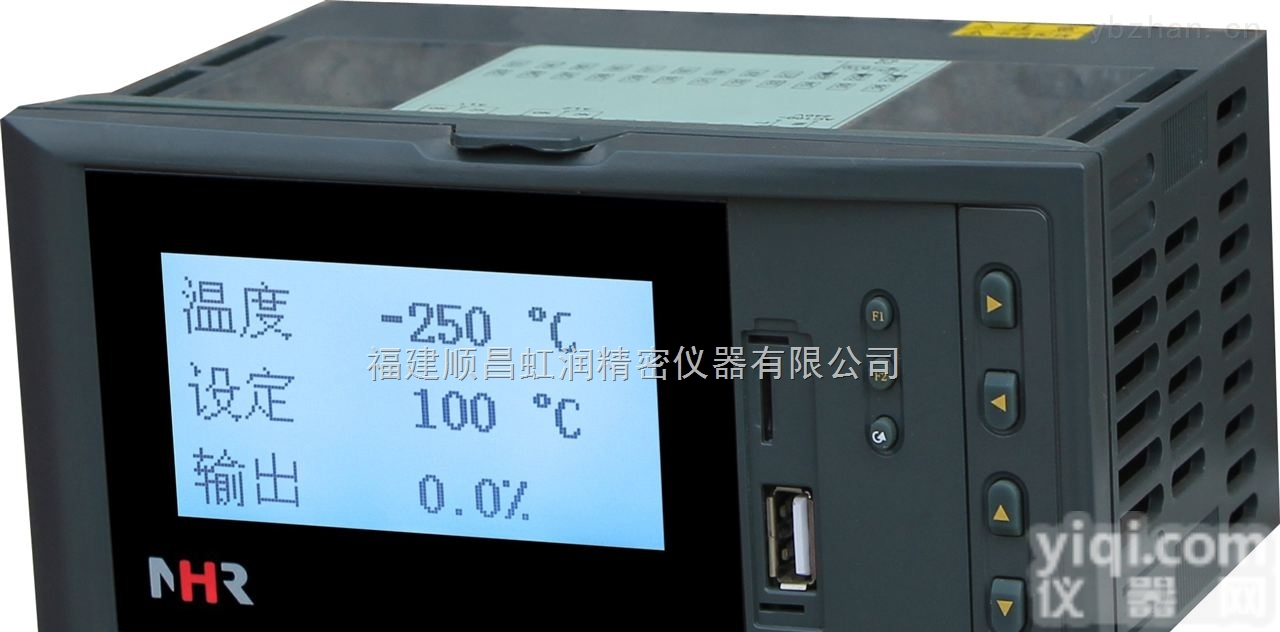

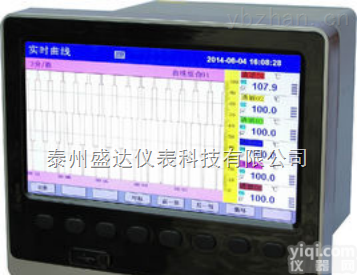

 仪表面板

 简易画面指示

 接线图

NHR-7310(R)/7340(R)系列仪表接线图



NHR-7320(R)系列仪表接线图



NHR-7330(R)系列仪表接线图





注1：上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。
注2：横竖式仪表后盖接线端子方向不一样，见示意图1。



 仪表选型

NHR-73 □-□-□-□-□-□液晶PID调节器
    ① ② ③ ④ ⑤ ⑥
NHR-73 □R-□-□-□-□-□液晶PID调节记录仪
    ① ② ③ ④ ⑤ ⑥

①控制方式

②规格尺寸

代码

控制方式

代码

宽*高*深

10
20
30
40

单路PID控制
外给定控制
阀位反馈控制
程序段控制

A
B
C

160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式）

③控制输出（备注1）

④报警输出（备注2）

代码

输出类型（负载电阻RL）

代码

报警通道(继电器接点输出)

0
1
2
3
4
5
K1
K3
K4
K6
K7
K8
K9

4-20mA(RL≤480Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤960Ω)
0-5V(RL≥250KΩ)
0-20mA(RL≤480Ω)
0-10V(RL≥4KΩ)
继电器接点输出
可控硅过零触发脉冲输出
固态继电器驱动电压输出
三相可控硅过零触发脉冲输出
继电器正反转输出
可控硅正反转输出(适用大功率负载)
固态继电器正反转输出

X
1
2
3
4
5

无输出
1限报警
2限报警
3限报警
4限报警
5限报警

⑤供电电源

代码

电压范围

A
D

AC/DC 100～240V(AC/50-60Hz)
DC 12～36V

⑥附加功能(以下功能可全选，用“/”隔开，不选功能可省略)

变送输出(备注2)

通讯输出

代码

输出通道

代码

通讯接口(通讯协议)

1
2
3

1路变送输出
2路变送输出
3路变送输出

D1
D2
D3

RS-485通讯接口（Modbus RTU）
RS232通讯接口（Modbus RTU）
RS232C打印接口

馈电输出

代码

馈电输出（输出电压)

1P
2P

1路馈电输出
2路馈电输出
如“2P（12/24）”表示*路12V，第二路24V馈电输出。

适用于带记录的仪表

USB转存功能

扩展功能

代码

转存功能

代码

扩展功能

U

USB卡转存（U盘）

SD

SD卡扩展（Micro SD卡）

备注：
1、控制方式选择外给定控制时，控制输出K7、K8、K9不可选；控制方式选择阀位反馈控制时，开关量控制输出只能选择K7、K8、K9；控制方式选择程序段PID控制时，控制输出K7、K8、K9不可选。
2、变送输出与报警输出可组合，变送输出+报警输出≤5；当控制输出选择K6时，变送输出+报警输出≤3；当控制输出选择K7、K8、K9时，变送输出+报警输出≤4。
3、仪表型号举例：
    例1：NHR-7310-A-0-2-A-1/D1(K偶输入，4～20mA输出)
    含义：单路PID控制，160*80*110mm的规格尺寸，4～20mA控制输出，2限报警输出，AC100～240V供电，1路变送输出，RS485通讯
    例2：NHR-7330R-A-K7-2-A-1/2P/U(4～20mA输入，4～20mA变送输出)
    含义：阀位反馈控制，160*80*110mm的规格尺寸，继电器正反转控制输出，2限报警输出，AC100～240V供电，1路变送输出，2路馈电输出，USB转存功能。

 输入信号类型(订货时请在选型后备注信号类型)

信号类型

量程范围

信号类型

量程范围

B
S
K
E
T
J
R
N
F2
Wre3-25
Wre5-26
Cu50
Cu53
Cu100
Pt100
BA1
BA2

400～1800℃
-50～1600℃
-100～1300℃
-100～1000℃
-100.0～400.0℃
-100～1200℃
-50～1600℃
-100～1300℃
700～2000℃
0～2300℃
0～2300℃
-50.0～150.0℃
-50.0～150.0℃
-50.0～150.0℃
-200.0～650.0℃
-200.0～600.0℃
-200.0～600.0℃

0～400Ω线性电阻
0～20mV
0～100mV
0～20mA
0～10mA
4～20 mA
0～5V
1～5V
0～10V(不可切换)
0～10mA开方
4～20mA开方
0～5V开方
1～5V开方

-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999

 模拟量输出信号类型(订货时请在选型后备注信号类型)

输出信号类型

4-20mA

1-5V

0-10mA

0-5V

0-20mA

0-10V(特殊定制)

输出1、2负载电阻RL

RL≤480Ω

RL≥250KΩ

RL≤960Ω

RL≥250KΩ

RL≤480Ω

RL≥4KΩ

输出3、4负载电阻RL

RL≤380Ω

RL≥250KΩ

RL≤760Ω

RL≥250KΩ

RL≤380Ω

RL≥4KΩ
