ZN-YJV22 交联阻燃耐火铠装电力电缆

产品信息
一、产品执行标准：国家标准

二、耐火型电线电缆的说明
耐火型电线电缆是指在规定试验条件下，在火焰中燃烧一定时间内能保持正常运行的电缆。
(1)、按GB/T19216-2003《在火焰条件下电缆或光缆的线路完整性试验》的标准要求，耐火电线电缆的必须在750℃下燃烧90min，2A熔丝不熔断。
(2)、耐火型电线电缆采用耐高温的有机隔火带作耐火层。按照GB/T19666-2005，
耐火电线电缆可以分为阻燃耐火电线电缆和非阻燃耐火电线电缆。阻燃耐火电线电缆主要是在绝缘或护套中加入阻燃剂，就可以同时满足阻燃特性。非阻燃耐火电线电缆就是在绝缘或护套中不添加阻燃剂，它不具备阻燃特性。
(3)、根据GB/T18380.3-2002规定的试验条件，阻燃电线电缆分为A、B、C、D四个等级。见下表：



阻燃等级
供火温度
供火时间
成束敷设电缆的非金属材料体积
碳化高度
自息时间
适用产品
A
≥815℃
40min
≥7升/米
≤2.5米
≤1h
耐火阻燃电缆
B
≥815℃
40min
≥3.5升/米
≤2.5米
≤1h
耐火阻燃电缆
C
≥815℃
20min
≥1.5升/米
≤2.5米
≤1h
耐火阻燃电缆
D
≥815℃
20min
≥0.5升/米
≤2.5米
≤1h
耐火阻燃电缆

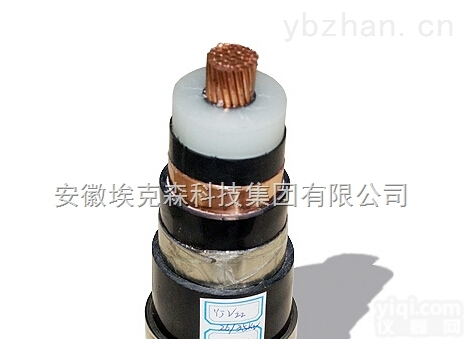

三、产品结构：

四、阻燃耐火型电缆产品表示方法
(1)               阻燃耐火电线电缆的型号表示方法：阻燃耐火电线电缆的型号是在普通电缆的型号前加○-△-□，○-是指阻燃代号用Z表示，△-是阻燃级别代号，阻燃级别分为A,B,C,D四个级别，□-是耐火电线电缆的代号，用N表示。
阻燃耐火A类耐火：ZAN   阻燃B类耐火：ZBN  阻燃C类耐火：ZCN
(2)               产品用型号、额定电压、芯数、标称截面和标准号表示。

五、电缆的型号及名称：



型号
名称
阻燃级别
芯数
截面m㎡
额定电压V
ZN-BV
铜芯聚氯乙烯绝缘阻燃耐火电线
A、B、C、D
1
1.5-400
450/750
ZN-BVV
铜芯聚氯乙烯绝缘护套圆形阻燃耐火电缆
A、B、C、D
1-5
1.5-35
300/500
ZN-BVVB
铜芯聚氯乙烯绝缘聚氯乙烯护套扁形阻燃耐火电缆
A、B、C、D
2，3
0.75-10
300/500
ZN-BVR
铜芯聚氯乙烯绝缘阻燃耐火软电缆
A、B、C、D
1
2.5-70
450/750
ZN-RVS
铜芯聚氯乙烯绝缘绞型连接用阻燃耐火软电缆
A、B、C、D
1
0.75-2.5
300/300
ZN-RV
铜芯软导体无护套阻燃耐火电缆
A、B、C、D
1
1.5-240
450/750
ZN-KVV
聚氯乙烯绝缘聚氯乙烯护套阻燃耐火控制电缆
A、B、C、D
2-61
1-10
450/750
ZN-KVV22
聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火控制电缆
A、B、C、D
2-61
1-10
450/750
ZN-KVVP2
聚氯乙烯绝缘钢带屏蔽聚氯乙烯护套阻燃耐火控制电缆
A、B、C、D
2-61
1-10
450/750
ZN-KVVP2-22
聚氯乙烯绝缘钢带屏蔽钢带铠装聚氯乙烯护套阻燃耐火控制电缆
A、B、C、D
2-61
1-10
450/750
ZN-KVJV
交联聚乙烯绝缘聚氯乙烯护套阻燃耐火控制电缆
A、B、C、D
2-61
1-10
450/750
ZN-KVJV22
交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火控制电缆
A、B、C、D
2-61
1-10
450/750
ZN-KVJVP2
交联聚乙烯绝缘铜带屏蔽聚氯乙烯护套阻燃耐火控制电缆
A、B、C、D
2-61
1-10
450/750
ZN-KYJVP2-22
交联聚乙烯绝缘铜带屏蔽铠装聚氯乙烯护套阻燃耐火控制电缆
A、B、C、D
2-61
1-10
450/750
ZN-VV
聚氯乙烯绝缘聚氯乙烯护套阻燃耐火电力电缆
A、B、C、D
1-5
1.5-800
600/1000
ZN-VV22
聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火电力电缆
A、B、C、D
1-5
1.5-400
600/1000
ZN-YJV
交联聚乙烯绝缘聚乙烯护套阻燃耐火电力电缆
A、B、C、D
1-5
1.5-800
600/1000
ZN-YJV22
交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火电力电缆
A、B、C、D
1-5
1.5-400
600/1000

六、使用特性
1、  阻燃耐火电力电缆的额定电压U0/U为450/750，阻燃耐火电线电缆的额定电压U0/U为450/750及以下。
2、  PVC绝缘电缆长期允许工作温度不超过70℃，XLPE绝缘电缆长期允许工作温度不超过90℃。
3、  安装时环境温度不宜低于0℃
4、  电缆安装时的Z小弯曲半径。
A、  阻燃耐火电线外经(D)小于25mm，电缆的允许弯曲半径应不小于4D，外经(D)为25mm及以上电缆的允许弯曲半径应不小于6D。
B、 阻燃耐火控制电缆：无铠装层的电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
C、 阻燃耐火电力电缆的Z小弯曲半径。见表：(D—电缆的外径)



项目
单芯电缆
多芯电缆
无铠装
有铠装
无铠装
有铠装
安装时Z小弯曲半径
20D
15D
15D
12D
5、  多芯电缆中性线导体标称截面表



主绝缘线芯导体标称截面m㎡
中性线导体标称截面m㎡
3+1，3+2，4+1芯
等4，5芯
4
2.5
4
6
4
6
10
6
10
16
10
16
25
16
25
35
16
35
50
25
50
70
35
70
95
50
95
120
70
120
150
70
150
185
95
185
240
120
240
300
150
300
400
185
400

6、  单芯电缆导电线芯为圆形，16m㎡及以上者可以紧压。多芯电缆线芯截面为35m㎡及以下者，线芯应为圆形，线芯截面在50m㎡及以上者为扇形，瓦型或半圆 形。四芯电缆中第4芯(中性线芯)可以为圆形或扇形。五芯电缆中中性线可以为圆形或瓦型6m㎡及以下者允许由单根线组成。成型导体(扇形，瓦形或半圆形) 应当紧压。

七、电力电缆截面范围：




芯数
截面m㎡
1
1.5-300
2
1.5-300
3
1.5-300
4
1.5-300
3+1
2.5-300
5
1.5-240
3+2
2.5-240
4+1
2.5-240

八、单芯钢带电缆仅适用于直流系统

九、绝缘线芯识别：
阻燃耐火电力电缆按照塑料绝缘电力电缆绝缘线芯识别要求进行分色，阻燃耐火控制电缆按照塑料绝缘控制电缆绝缘线芯识别要求进行分色，阻燃耐火电线电缆按照聚氯乙烯绝缘电线电缆绝缘线芯识别要求进行分色。

十、主要性能
1、  成品电线电缆的耐火特性是在750℃的火焰下燃烧90min,且在额定电压下不被击穿。其耐火特性的试验装置应符合GB/T19216.11-2003及 IEC60331-11:1999,耐火特性的试验方法和要求符合GB/T19216.11-2003及IEC60331-11:1999
2、  成品阻燃耐火电线的阻燃特性应能经受5个周期的垂直燃烧试验，而不传递火焰，试验后试样持续燃烧时间不超过1h.成品电缆应进行成束电缆燃烧试验，试验后电缆烧焦或受影响部分达到的高度应不超过火焰作用点以上2.5m.
3、  电线电缆应经受－15℃的低温卷烧试验或低温冲击试验，试验后试验表单应无目力可见裂纹。
4、  70℃的成品电线绝缘体积电阻效应应不大于1*1010Ω.cm
5、  成品阻燃耐火电线电缆应能经受2.5KV交流电压试验，5min不击穿；成品阻燃耐火控制电缆应能经受3.5KV交流电压试验，5min不被击穿。
6、  阻燃耐火电线电缆采用高阻燃的聚氯乙烯塑料，氧指数大于30%
7、  除具有以上特性外，其他性能与同类普通电缆相同。

十一、常用场合

1、  消防泵，喷淋泵，消防电梯的供电线路及控制电线。

2、  防火卷帘门，电动防火门，排烟系统风机，排烟阀，防火阀的供电控制线路。

3、  消防报警系统的手动报警线路，消防广播及线路。

4、  高层建筑及机场，地铁等重要设施中的安保闭路电视线路。

5、  集中供电的应急照明线路，控制及保护电源线路。

6、  大中型变配电所重要的继电保护线路及操作电源线路。

7、  计算机监控线路。
