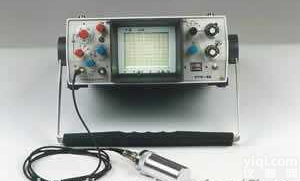

CTS-22A型超声探伤仪
CTS-22A型超声探伤仪是按有关标准设计制造的产品，其衰减器采用衰减型，以适应国内用户需要。 仪器结构合理，工艺先进，是一种灵敏度高，分辨力好，功耗低，体积小，使用方便，稳定可靠的便携式超声探伤仪，可用于各种钢板焊缝及锻件探伤，同时也可作为无损检测人员资格考核鉴定用标准化仪器。
产品特点：
工作频率达10MHz，可配用窄脉冲探头获得高分辨力
采用衰减型高精度衰减器，总衰减量80dB
扫描范围：10~5000mm(钢纵波)，连续可调
脉冲移位范围400mm，显示清晰
可交直流电工作，小型轻便，安全可靠
主要技术指标： 工作频率范围：0.5~10MHz。 衰减器：总衰减量80dB(20dB×2、2dB×20)；衰减误差：每2dB±0.1dB。 垂直线性误差：2~5MHz ≤5%。 水平线性误差：≤1%。 探伤灵敏度余量：配用2.5Z20N探头，发现DB-P 200直径2mm试块平底孔回波高度 为垂直刻度50%时，≥46dB。 使用电源：AC：220±22V，50±1Hz；DC：12.5±2V(镍氢电池1.25V×10)； 功耗约6W，一组电池能连续工作五小时以上。 重量：约6kg(连电池)； 外形尺寸：245×100×300mm(宽×高×深)。
