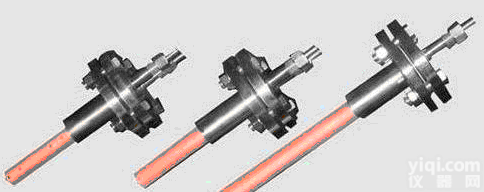

ZK-LGZA 阿里巴流量计

概述
   ZK LGZA阿里巴流量计具有根据空气动力学设计，可大大降低传感器处流体分离产生的误差，在同类产品中可达到更高精度，性能更加优于传统的流量仪表。让您的流量测量更加精确。LGZA阿里巴流量计在各种应用中具有低损耗、安装简易和长期稳定的重复性。LGZA取压方式是通过探头（或探针），探头前后有三排不均匀分布的、若干个引压孔。通过该三排孔将管道从上到下（/从左到右）的不同压力（/流速）在孔内取平均，（因为管道两侧流速慢，中间快）构成了差压，进而可以计算出质量流量或体积流量，从这意义上讲，故定义这种传感器为均速管。
适用范围
    1、 公称压力：25mm≤DN≤6000mm
    2、 公称压力：PN≤25MPa
    3、 介质温度：t≤650℃
    4、 精度等级：0.5级，1级，1.5级，2.5级
结构形式
    ZK-LGZA阿里巴流量传感器是检测杆、取压口和导杆组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。
检测杆的截面形状见下图：











理论基础
     LGZA阿里巴流量传感器是基于皮托管测速原理上发展起来的，它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。
     它的流量计算公式为：







特点
    精度：读数的 ±1% （未标定）， ±0.5% （标定），同类产品Z高
    重复性：读数的 0.1%
    量程比： 30 ： 1 .
    椭圆形设计大幅度降低了压损，减少了噪音
    单台传感器配备参数变送器可实现质量流量测量，真正静压测量，温度测量
    安装简易，维护方便、自清洗
    传感器不产生流体分离点，无涡流扰动
    对直管段要求低
    可在线安装
ZK-LGZA阿里巴流量传感器的几种安装方式：













 安装要求
    1、 安装检测杆的测量段应是直的，其上下游直管段长度参照下表所规定的长度。

注：*D为管道标称直径，所给出数据为距离第二个弯头的长度。
    2、 检测杆插入位置的角度允许偏差范围见图五。
    3、 对于垂直管道，检测杆可安装在管道水平面沿管道圆周360°的任何位置上，高低压引压管接头应处于同一水平面上。对于水平管道，在测量液体时检测杆插入位置应位于管道横截面水平面ZX线45°以下的范围内；测量气体时检测杆插入位置应位于管道横截面水平面ZX线45°以上的范围内；测量蒸汽时检测杆应水平插入，见图六：
    4、 管道上开孔尺寸Φ60。
    5、 补偿用压力变送器在前直管段上，温度变送器（或铂电阻）装在后直管段上距离节流装置2D处。
