美标不锈钢波纹管截止阀_详细资料

产品信息

锻钢波纹管阀门，美国056系类标准（引进美国技术，主要密封部件采用进口材料）

本产品质量包用18个月

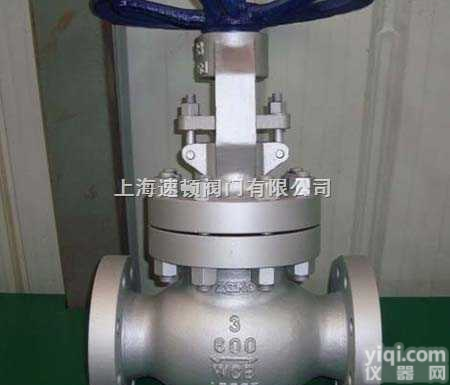

美标不锈钢波纹管截止阀

美标磅级波纹管截止阀

　　锻钢波纹管阀门有二种阀盖设计形式。*种是螺栓式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。锻钢波纹管阀门有闸阀和截止阀两种。

螺栓式阀盖波纹管阀门

锻钢波纹管阀门设计结构和特征
波纹管阀门符合API 602，MSS-SP-118，BS5352和ANSI B16.34。检验与测试按API598，标准按MSS-SP-25。

【结构形式选用】

自定心压板压套式
螺纹、承插或对焊接整连接
螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹端符合（NPT）ANSI/ASME B1.20.1
明杆支架型（OS&Y）
阀杆带注脂阀
双重阀杆密封（波纹管与填料）

锻钢波纹管截止阀主要材料选用表及标准

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type A182 F22	Type A182 F304（L）	Type A182 F316（L）
1	阀体	A105N	A182 F22	A182 F304（L）	A182 F316（L）
2	阀座	A276 420	A276 304	A276 304（L）	A276 316（L）
3	闸板	A276 420	A276 304	A276 304（L）	A276 316（L）
4	阀杆	A182 F6a	A182 F304	A182 F304（L）	A182 F316（L）
5	波纹管	304		304（L）	316（L）
6	阀盖	A105N	A182 F22	A182 F304（L）	A182 F316（L）
7	填料	柔性石墨		PTFE
8	吊紧螺栓/螺母	A193 B8/A 194 2H	A193 B8/A 194 4	A193 B8/A194 8	A193 B8/A194 8M
9	填料压板	A276 420		A182 F304
10	填料压板	A105N		A182 F304
11	阀杆螺母	A276 420
12	手轮	A197 　　　　　　　　　A182 F304
13	加长套	A105	A182 F22	A182 F304（L）	A182 F316（L）
14	下拖板	A182 F304	A182 F304	A182 F304（L）	A182 F316（L）
15	上拖板	A182 F304	A182 F304	A182 F304（L）	A182 F316（L）
16	螺钉	A276 420		A182 F304
17	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C
