V5088A,V5088A2003,V5088A2011,V5088A2029 霍尼韦尔二通蒸汽阀
- 型号：V5088A,V5088A2003,V5088A2011,V5088A2029
- 产地：上海
- 供应商：上海益同仪器仪表有限公司
- 供应商报价：面议
- 标签：霍尼韦尔二通蒸汽阀,0,上海益同仪器仪表有限公司
产品库
霍尼韦尔二通蒸汽阀V5088A 二通线性阀，DN100-DN125 适用于蒸汽，38mm行程，PN16

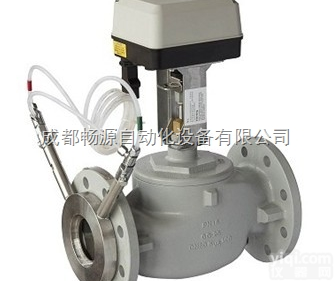

自控阀门V5011P:比例积分调节阀:电动二通阀:阀门执行器/驱动器
技术规格
型号
V5011N阀： 二通螺纹线性阀，可用于蒸汽，水或甘醇，NPT连接管螺纹，等百分比特性阀塞。
V5011N1xxx，V5011N3xxx 用于水系统
V5011N2xxx 用于蒸汽系统
V5011N1xxx,V5011N2xxx 正作用阀（阀杆向下为关闭）
V5011N3xxx 反作用阀（阀杆向上，为关闭）
管道连接 NPT内螺纹
阀塞 不锈钢，可替换（除V5011N3xxx 3/4至1-1/4以外是铜座一体化）
阀杆 不锈钢
泄漏率 小于0.05％CV
类型 二通，垂直作用
阀体 红铜
阀塞 V5011Nxxx和V5011N3xxx水系统阀为铜材质，V5011N2xxx蒸汽系统阀为不锈钢材质。
ANSI阀体等级 150PSI（16PN）
行程 20mm
介质 压力温度范围 Z大1600Kpa 2 ... 120oC
Z大1490Kpa 120 ... 170oC
当介质水温度超过150度，阀门所配的执行器ML7420/ML7421需用高温组件43196000-001/002,此时执行器应用温度范围可扩展到220度。
蒸汽 121度Z大1.0bar V5011Nxxx
171度Z大6.9bar V5011N2xxx
阀门流量特性
水 等百分比（V5011N1xxx,V5011N3xxx）
蒸汽 线性（V5011N2xxx）
特点 包括:＊ NPT连接螺纹，红铜材质。
＊ 低泄漏率（小于等于0.05％的CV）。
＊ 50：1量程稳定符合VDI/VDE2173要求。
＊ 弹簧负载，自调节组合。
＊ 精确定位，保证温度控制。
＊ 可与直接耦合电子和气动执行器相匹配。
＊ 口径从DN15至DN50，等百分比用水系统控制，线性比用于蒸汽控制。不锈钢阀塞，金属间阀座。
＊ 配有可替换维修部件。
| 阀门类型 | 线性阀 |
| 阀体样式 | 两通 |
| 流量特性 | 等百分比 |
| 工作介质 | 蒸汽 |
| 流量（Kvs） | 160 |
| 管道尺寸（DN） | 100 |
| 连接类型 | 附带法兰 ISO7005-2 |
| Z高工作压力（kPa） | 2~120C Z大值. 1600,120~150C Z大值.1440,150~200C Z大值.1280,200~220C Z大值.1200 |
| 阀门动作 | 阀杆向下关闭 |
| 轴行程（mm） | 38 |
| 液体温度范围（C） | 2C 到 220C |
| 泄漏率（%） | 少于或等于 0.1% kvs |
| 材料（阀体） | 铸铁（GG25） |
| 材料（阀座） | 不锈钢，可替换 |
| 材料（阀杆） | 不锈钢 |
| 材料（阀塞/球瓣/阀板） | 不锈钢，导向裙座 |
| 材料（包装） | 弹簧负载 PTFE 锥环 |
| 适用范围 | ML6421B/7421B |
| 压力等级 | PN16 |
