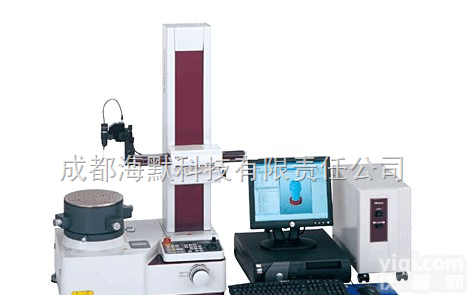

RA-2100DS/DH/AS/AH MITUTOYO圆柱度测量仪RA-2100

产品信息

特点

RA-2100提供高精度、高速度、高性能的圆度测量。可对工件进行全自动的或带数字调整台（DAT）的人工调心、调水平。调心、调水平以往是一项难度大、精度要求高的工作，使用RA-2100则变得非常简单，不必经过特殊培训就可成功操作，总体测量时间大为缩短。RA-2100配上功能强大的数据分析软件ROUNDPAK就配置齐全了，该软件只需要鼠标控制图标即可轻松操作，使测量的功能更强大，操作更简便。

技术参数

旋转工作台

重复精度（径向）
（0.02+3.8H/10000）um
重复精度（轴向）
（0.02+3.8R/10000）um

H为测量高度（mm）,R为测量半径（mm）
转速
2,4,6,10rpm
工作台有效直径
φ235mm（φ200mm:DS,DH型）
Z大调心幅度
±3mm（±5mm:DS,DH型）
Z大调水平幅度
±1°
Z大测量直径
φ300mm
Z大工件直径
φ580mm*
Z大工件重量
30Kg

垂直轴（Z轴）

垂直移动
300mm（500mm:AH,DH型）
直线度（ 2.5）
0.12um/100mm,0.18um/300mm﹡（﹡0.3um/500mm:AH,DH型）
与转台轴平行度
0.7um/300mm,（1.2um/500mm:AH,DH型）
定位速度
Z大35mm/s
测量速度
0.5，1，2，5mm/s
Z大检测高度
300mm（外径）,300mm（内径） [500mm:AH,DH型]
Z大检测深度
100mm

水平臂（X轴）

水平移动
175mm（包括工作台旋转ZX25mm的突出量）
直线度（ 2.5）
0.7um/150mm
水平移动
1.0um/150mm
定位速度
利用操纵杆，Z大20mm/s
测量速度
0.5，1，5mm/s

测针和测头

测量范围
±400um（±5mm:跟踪范围）
测力
7-10mN（5级）
标准测头
12AAB681、硬质合金球、φ1.6mm
测量方向
双方向
测头角度调整
±45°（带刻度）

数据分析系统

分析软件
ROUNDPAK
用于圆度评估的
参考圆
LSC,MZC,MIC,MCC
滤波类型
2CRPC-75%,2CRPC-50%,2CRPC-75%（相位校正）,2CR-50%（相位校正）
、高斯滤波器、滤波器关断
截止值
15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,15-1500upr,50-500upr，50-1500upr,150-1500upr,手动设定
供气

气压
390kpa
耗气量
30L/min
电源
100V AC-240V AC,50/60Hz
