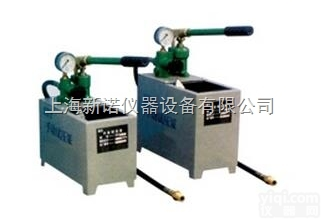

S-SY系列手动试压泵
试压泵|手动试压泵|单缸手动试压泵|手动试压泵
S-SY型系列手动单缸试压泵（以下简称为泵），各类压力容器、管道、阀门、蒸汽锅炉等作试验和试验室中获得液体高压源的设备。工作介质为5℃-60℃的清水，手动试压泵乳化液以及运动粘度不大于45mm2/S的油品，本系列手动试压泵有8种型号。
二、手动试压泵技术参数
手动试压泵型号 | 手动试压泵额定工作压力Mpa/cm | 每手动试压泵次流量ml/次 | 手动试压泵柱塞直径mm | 手动试压泵柱塞行程mm | 手动试压泵手柄Z大手动试压泵施力 ≤Ｎ | 手动试压泵外形尽寸长×宽×高 mm | 手动试压泵重量 Kg |
S-SY/5 | 5 | 22 | 36 | 30 | 300 | 753×200×935 | 20 |
S-SY/6.3 | 6.3 | 22 | |||||
S-SY/10 | 10 | 16 | 32 | ||||
S-SY/16 | 16 | 10 | 22 | 360 | |||
S-SY/25 | 25 | 6.3 | 18 | ||||
S-SY/40 | 40 | 4.0 | 14 | ||||
S-SY/63 | 63 | 2.8 | 12 | 400 | 753×200×987 | ||
S-SY/80 | 80 | 1.8 | 10 |
三、手动试压泵结构和工作原理
本手动试压泵泵为立式单柱塞往复式，由泵体、柱塞副、控制阀、卸压阀、手柄、支架、水箱和滑动足架等组成。
手动试压泵泵体用螺钉固定在支架上，支架与水箱盖一起用螺钉固定在水箱上，拉出水箱下端的滑动足架，使泵工作时保持稳定。
手动试压泵工作时，向上提动手柄，即带动柱塞向上移动，进水阀打开，泵体柱塞腔造成真空，水箱内的介质由于大气压力的作用，通过滤网、吸水管、进水阀而进入柱塞腔。当手柄向下压时，进水阀关闭，介质在柱塞的压力下，顶开出水阀，通过工作接管接头进入被试容器内。
手动试压泵泵的控制阀是泵与被试压容器间的截止阀，关闭此阀，即使泵与被试压容器压力隔开，试压时该阀必须打开。
手动试压泵卸压阀在试压初可开启排出泵内气体，正常出水开始试压时，需关闭此阀，试压完毕后，打开此阀，可卸压和排出泵内介质。
手动试压泵工作接管系把介质送至被试器件，该工作接头连接螺纹为M22×1.5-7H，密封垫片为Ø16×2.4的O型封圈。
