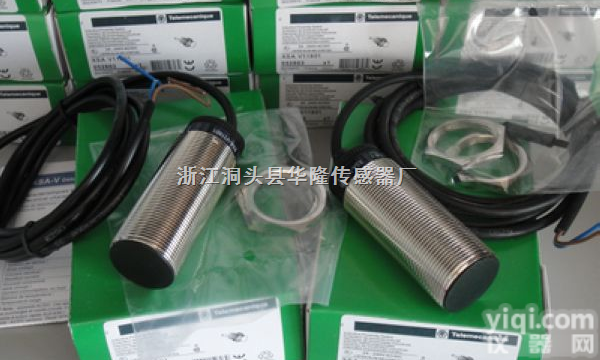

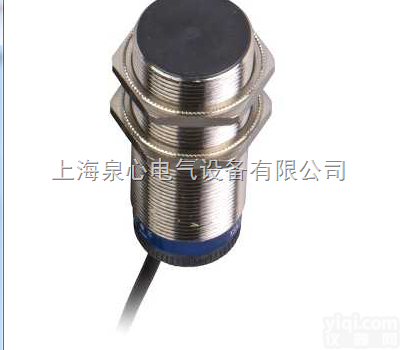

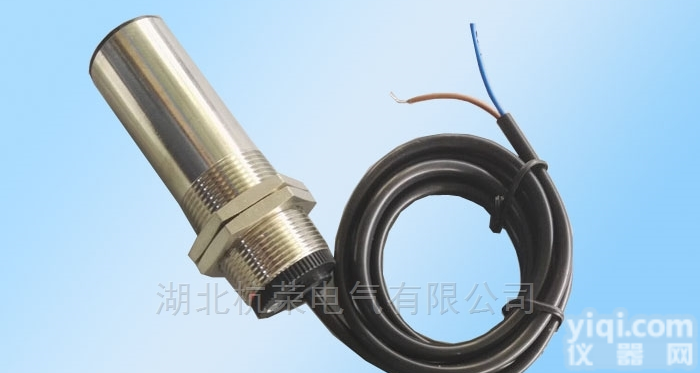

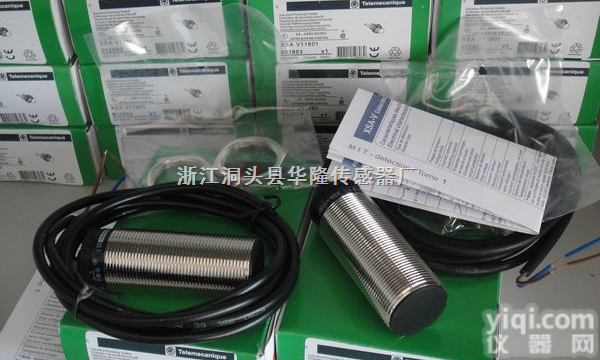

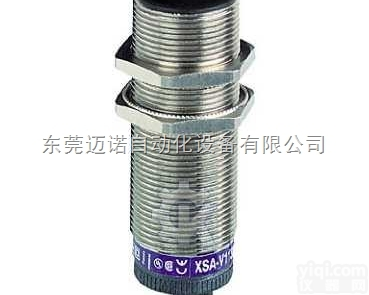

XSAV11801 XSAV12801 旋转速度监控和检测传感器

用途和适用范围
转速监控传感器或称速度开关具有以下特征：在同一个外壳中，有脉冲检测、处理器和输出转换放大器，这些都是一个集成式转速检测装置所必须的。这个装置为打滑检测、传送带损坏、传动轴切变与过载等问题提供了解决方案。它应用于以下机器中：传送带、链式升降机、阿基米德式螺杆、研磨机、粉碎机、水泵、离心式甩干机、混合器等。我公司生产的速度监测开关采用优质原件，先进设备生产，品质上可替代施耐德同类产品系列，例：XSAV11373、XSAV12373、XSAV11801、XSAV12801,达到国产领先水平，产品已被海螺水泥、徐工机械、白洋合水泥等大型工矿企业选择使用。
工作原理
这类接近传感器的输出信号是集成在传感器内的脉冲比较器处理的，由待监控部件产生的脉冲频率与传感器中的预置频率进行比较，当被测物体的频率小于速度开关设定频率时开关为打开状态；当被测物体的振动频率大于速度开关设定频率时开关为闭合状态。
我公司生产的转速监控传感器尤其适用于欠速的监控，当移动部件转速低于预设的临界值时，传感器的输出电路就关断。
注：通常传感器在通电后延迟9秒启动，以允许被监控对象有一个启动过程。
选型表:

	交/直流（慢速型）	交/直流(快速型）
额定感应距离（SN)	10mm	10mm
可调频率范围	6┅150 脉冲/分	120┅3000脉冲/分
2线	XSAV11801	XSAV12801
特性	成型电缆
防护等级	IP67
动作范围	0-10mm
检测精度	实际检测距离Sr的3%
运行温度	―25℃ ― +70℃
额定电压	24...240V
电压范围（包括脉动）	20...264V
Z大开关频率	慢速型：6000个脉冲/分  快速型：48000脉冲/分
上电延迟	9S±20%
