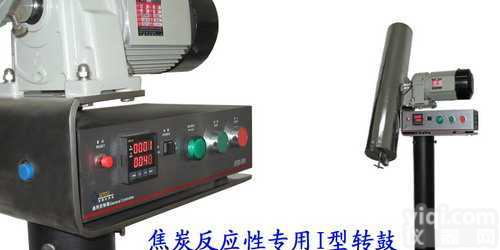

SYD-F200型 新一代焦炭I型转鼓

SYD-F200型新一代焦炭I型转鼓技术特点及简介

高精度转数控制

免维护

直接传动

辅助刹车定位

万能接线

模块化组合

SYD-F200型I型转鼓是新一代配套于焦炭反应性转鼓，主要依据GB/T4000-2008<<焦炭反应性及反应后强度试验方法>>是我们多年来总结现场使用经验研制的产品。改进了一直存在于该类产品上不足，如：漏油、运行噪音大、故障率高等诸多不足，完全达到免维护的应用级别。同时为现场增加了实用的功能，如：可水平360度旋转、自动辅助定位刹车、万能式接线、可根据需要的随意安装方式等等。

SYD-F200型新一代焦炭I型转鼓主要特点：

1、我公司独有的技术产品；

2、免维护，彻底杜绝漏油，更不需要日常注油的维护；

3、独有的高精度转数误差保证，彻底解决目前市场上绝大多数实际转数超差症结；

4、鼓体采用直接传动无传统的机械对轮，运行平稳无震动；

5、国内外通用（具有中英双语标示）且适用于灰尘大等恶劣的工作现场环境；

6、鼓体与控制部分水平方位可360度定位调整，根据现场条件可随意变换位置；

7、可拆分式模块结构，转鼓的主体可分离支架后安装到任何一个稳固的工作台面上或控制部分与鼓体主体分离方式控制；

8、万能式接线方式，支持电缆接入或普通导线接入；

9、检测用接近开关可集成在控制仪上或分离式安装接入；

10、具有辅助自动定位刹车功能，当自动运行或手动点动停止时自动刹车立即停止；

11、控制器壳体采用进口型材表面氧化拉丝钝化多工序处理，非一般壳体粗糙的表面喷塑或喷漆处理；

12、支架底板采用大厚度不锈钢板直接冲压一次成型结构，具有高结构性强度；

SYD-F200型技术指标：

+ 供耗电特性：

    供电电源电压：AC380V±10%,50Hz（三相四线或三相五线）；

                  AC110V±10%,60Hz（三相四线或三相五线），需注明；

额定输出功率: 0.22kw（MAX）；

控制器待机功耗：<2W（MAX）；

+ 机械特性：

传动形式：直接传动；

转鼓转数：20±0.5 r/min（独有的高精度转数保证）；

+ 鼓体特性：

鼓体结构：外径Φ140mm、整体壁厚：5mm、鼓内净长度：700mm；

鼓体材质： Q345（16Mn钢,高强度耐磨）；

鼓体外部：全镀铬处理；

鼓盖结构：螺纹快捷旋紧方式；

+ 使用及运行特性：

鼓体方位：水平360度内旋转可调；

模块结构：鼓体部分、控制器部分、支架部分可组合或分离式安装使用；

参数模式：自动记忆、任意设置（计时、计数）；

操作模式：一键运行或点动步进，停止自动辅助刹车；

运行模式：手动点动步进、自动计时或计数终止（可随时停止）；

+ 控制器特性：（更多资料请参考产品:SYD-F03通用控制器）

控制壳体：进口型材钝化表面处理（非一般表面喷塑喷漆粗糙表面）；

硬件操作：手动复位，独立控制电源开关，总电源开关；

电气保护：内置总电源保护开关与电机热过载保护器；

接线方式：万能式（可接入圆形电缆或普通硬导线）；

外部检测：可内置本控制器或外置方式接入；

+ 物理特性：

整装后外形尺寸：500mm×220mm×1380mm；

重量：≈42kg；

工作噪音： <45dB （MAX）无物料时；

固定方式：1、地平面底脚螺栓固定式（默认）；

2、地平面非固定式（需指明）；

安装环境温湿度: 0-40℃,20-85%RH；

储存/运输温度: -30℃～70℃；

安装条件: 水平放置，无显著摇动、冲击和振动的地方。
