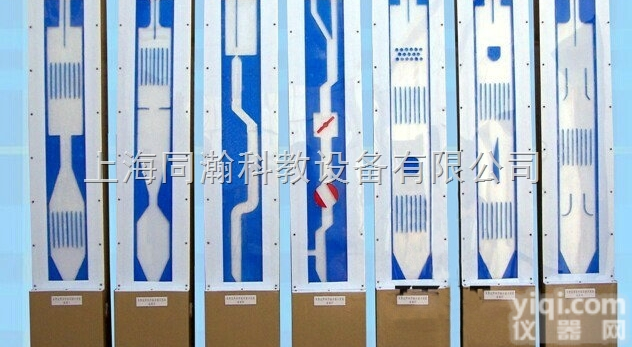

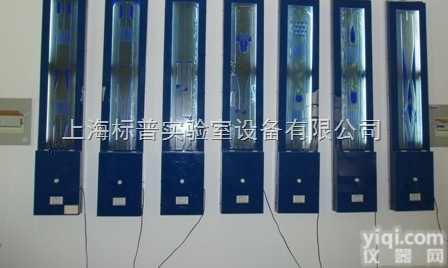

TK-625 同科各种边界条件流动演示仪

各种边界条件流动演示仪

型号：TK-625

功率：AC220V、65W

各种边界条件流动演示仪外形尺寸：1000（高）×200（宽）×120（厚）7块 挂壁式

可显示曲线种类

各种边界条件流动演示仪用途一、圆柱绕流、直角弯道：1.显示流体在驻点处的停滞现象；边界层分离状况及卡门涡街。2.水流流过直角弯道时，转弯处流线越靠近弯道，内侧的流速越慢。

二、桥墩绕流、圆角弯道：1.显示水流在桥墩后流区的卡门涡街现象。2.水流通过圆角弯道的流线与直角弯道相比较顺畅。

三、突扩突缩：先是在突缩时仅在拐角处出现漩涡，在突扩处出现强烈的旋涡区。

四.渐扩渐缩：在渐缩管看到流线的逐渐收缩，在渐扩处看到因边界层分离而产生的明显旋涡现象。

五.孔板：显示孔板前流线收缩，汇集在孔板的锅留孔口处，在拐角处有小旋涡，孔板后水流逐渐扩散，在主流区周围形成较大的旋涡回流区。

六.机翼：显示水流在机翼前端驻点即尾端的汇流和两侧流线疏密分布状况。

七.自由紊动射流：显示射流离开喷嘴后，不断卷吸周围的流体，形成旋涡，产生强烈紊动，使射流向外扩散。
