AXF010G横河流量计
- 供应商：中仪曙光科技（北京）有限公司
- 供应商报价：面议
- 标签：AXF010G横河流量计,9800,中仪曙光科技（北京）有限公司
产品库
有关横河流量计详情请咨询中仪曙光科技北京有限公司 周子光 zzg13120

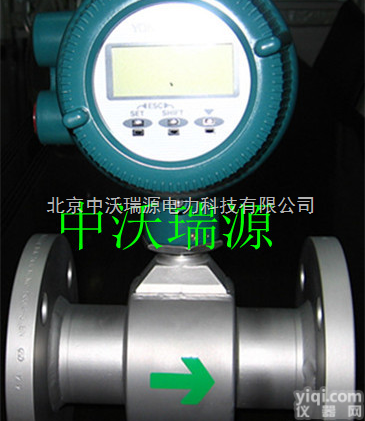

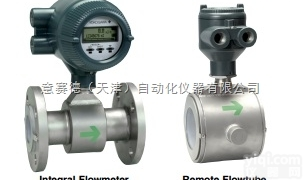

AXF010G横河电磁流量计
AXF010G横河电磁流量计是基于数十年现场经验实践研发的产品，不仅耐用，而且易于操作。
可更换电极和电极粘污度诊断功能的结合大大提高了系统可维护性。
AXF010G采用能消除流体噪音的“双频励磁法”和为恶劣环境下使用新增的可选“增强型双频励磁法”，确保系统稳定性和快速响应。
注：“双频励磁法”是横河电机株式会社的技术。
基本技术规格：
· 励磁方式 ：标准双频励磁
增强型双频励磁
· 输入信号：一路状态输入：无源触点
负载电阻≤200Ω（通）、≥100kΩ（断）
· 输出信号：一路电流输出
一路脉冲输出
一路警报输出
两路状态输出
· 通讯信号：BRAIN或HART通讯信号
· 指示器：全点阵液晶显示器
· 防护：IP67，NEMA4X，JIS C0920防水型
基本性能指标：
· 重复性：示值的0.1%(V≥1m/s(3.3fy/s))
示值的0.05%+0.5mm/s(V<1m/s(3.3fy/s))
· Z大功耗：一体型流量计：12W
分离型传感器：与AXF11配套：20W
与AXF14配套：12W
横河AXF流量计AXF002G | 口径2.5mm 一体型流量计、分体型传感器 | ||||
横河AXF流量计AXF005G | 口径5 mm 一体型流量计、分体型传感器 | ||||
横河AXF流量计AXF010G | 口径10mm 一体型流量计、分体型传感器 | ||||
横河AXF流量计AXF015G | 口径15mm 一体型流量计、分体型传感器 | ||||
横河AXF流量计AXF025G | 口径25mm 一体型流量计、分体型传感器 | ||||
横河电磁流量计AXF032G | 口径32mm 一体型流量计、分体型传感器 | ||||
横河电磁流量计AXF040G | 口径40mm 一体型流量计、分体型传感器 | ||||
横河电磁流量计AXF050G | 口径50mm 一体型流量计、分体型传感器 | ||||
横河电磁流量计AXF065G | 口径65mm 一体型流量计、分体型传感器 | ||||
横河电磁流量计AXF080G | 口径80mm 一体型流量计、分体型传感器 | ||||
横河电磁流量计AXF0100G | 口径100mm 一体型流量计、分体型传感器 | ||||
横河流量计用途 | G W C | 一般型 潜水型 防爆型 | |||
转换器输出信号和通讯 | -D | 输出4-20MA DC的一体型/BRAIN通讯 | |||
-E | 输出4-20MA DC的一体型/HART通讯 | ||||
-F | FF总线 | ||||
-N | 与AXFA11G配套使用的分离型传感器 | ||||
-P | 与AXFA14G配套使用的分离型传感器 | ||||
电源 | 1 | 100V-240V AC或者100-120V DC | |||
2 | 24V AC/DC | ||||
N | 分离型传感器 | ||||
衬里 | A | 碳氟PFA | |||
C | 陶瓷 | ||||
电极材料 | E | 铂-氧化铝金属陶瓷 | |||
L | JIS SUS316L | ||||
P | 铂铱 | ||||
H | 哈氏合金C276或相当 | ||||
T | 钽 | ||||
V | 钛 | ||||
W | 碳化钨 | ||||
电极结构 | 1 | 非替换式 | |||
接地环和接地电极材料 | N | 无 | |||
S | JIS SUS316 | ||||
L | JIS SUS316L | ||||
P | 铂铱 | ||||
H | 哈氏合金C276或相当 | ||||
T | 钽 | ||||
V | 钛 | ||||
横河电磁流量计管道连接 | -AA1 | ANSI Class 150夹持型 | |||
-AA2 | ANSI Class 300夹持型 | ||||
-AD4 | DIN PN40夹持型 | ||||
-AJ1 | JIS10K夹持型 | ||||
-AJ2 | JIS20K夹持型 | ||||
-BA1 | ANSI Class 150法兰型（不锈钢） | ||||
-BA2 | ANSI Class 300法兰型（不锈钢） | ||||
-BD4 | DIN PN40法兰型（不锈钢） | ||||
-BJ1 | JIS10K法兰型（不锈钢） | ||||
-BJ2 | JIS20K法兰型（不锈钢） | ||||
-DD4 | DIN PN40法兰型（不锈钢）DN10 | ||||
-DJ1 | JIS10K法兰型（不锈钢）DN10 | ||||
-DJ2 | JIS20K法兰型（不锈钢）DN10 | ||||
-GUW | 管接头（焊接头） | ||||
-GUN | 管接头（1/4NPT外螺纹，直径2.5或5mm） | ||||
-GUR | 管接头（R1/4NPT外螺纹，直径2.5或5mm） | ||||
面间长度 | 1 | 标准 | |||
2 | 与早期（ADMAG或ADMAG AE）流量计 | ||||
AXF100G流量计电缆口 | -0 | JIS G1/2内螺纹 | |||
-2 | ANSI 1/2NPT内螺纹 | ||||
-4 | ISO M20*1.5内螺纹 | ||||
显示器 | 1 | 带显示器一体型流量计（水平） | |||
2 | 带显示器一体型流量计（垂直） | ||||
N | 无显示器一体型流量计/分离型传感器 | ||||
标定 | B/CH | 标准精度 | |||
