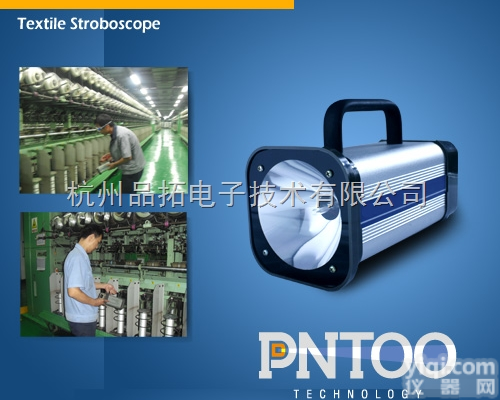

PN-06C纺织专用频闪仪 PNTOO/品拓纺织专用

PN-06C纺织专用频闪仪[Digtal  Storoboscope]

一、原理说明：

    频闪仪本身可以发出短暂又频密的闪光。当我们调节频闪灯的闪动频率，使其与被测物的转动或运动速度接近或同步时，被测物虽然高速运动着，但看上去却是缓慢运动或相对静止，这种视觉暂留现象使人目测就能轻易观测到高速运动物体的表面质量与运行状况，而频闪仪的闪光速度即为被检测物体（例如：马达）转速和运动频率（印刷袋），亦可以利用频闪仪分析物体振动情况、高速移动物体的动作以及高速摄影等。

二、功能简介：

1. PN-06C型频闪仪是我公司针对我国纺织化纤行业的生产需求，专门设计的一款纺织机专用频闪仪，此仪器主要特点是高频率，高亮度，在功能和使用上完全能够替代进口频闪仪，目前大量应用于国内各大纺织化纤缝纫企业。
2. 本产品主要适用于：

• 纺织锭子、线轴的转速控制
• 机械编织机纬纱监测
• 织物离开绷架前检查是否有歪斜的纬线
• 监测缝纫机上纺线和其他零件的运行状况
• 检测工业机器的传动带
• 检查织机振动
• 检查旋转装置的测量、发动机、齿轮、滑轮、风扇等转轴的离心运动
• 检查涡轮、引擎等的高速运转

三、产品特点：

1. 内触发/外触发选择快速转换；两倍频、半倍频快速调频功能；
2. 外触发工作方式时(利用光电信号)，能够实现图案的自动跟踪功能；
3. 内置存储器，具有闪光频率和内部参数自动记忆功能,为下次使用提供方便；
4. 采用进口编码器，配合精简的操作软件，旋钮调节更加快速、精确、实用，使用时方便自如,得心应手；
5. 软件具有频闪相位角调节功能；
6. 自动停闪等功能，节省用电，同时提高频闪灯的使用寿命；
7. 采用德国进口频闪灯管，内置高性能开关电源模块，提高闪光亮度及工作可靠性；
8. Z新产品，性能进一频稳定，使用时间长，故障非常少；
9. 全新锂电池设计；电池寿命更长，仪器更轻；
10. 交直流两用；

四、技术参数：

1. 电  源：                   DC ；
2. 显  示：                    5位LED显示；
3. 频闪精度:                   ±0.1%；
4. 工作方式：                  内触发&外触发；
5. 内触发频率范围：            （50 ～ 24000）次/分钟；
6. 外触发频率范围：            （50 ～ 24000）次/分钟；
7. 外触发功能：                支持移相（滞后角度）控制；
8. 外触发输入类型：            光电开关、霍尔开关、接近开关。
9. 外触发输出类型：            PNP 常开；
10. 触发输入信号：              脉冲输入，上升边沿触发。电平（12 ～ 24）V；
11. 高电平保持 ：               时间>20uA；
12. 外触发电源输出：            DC12V 50mA（频闪仪提供）；
13. 单次工作时间：              由功能键任意设定；
14. 单次闪光能量：              0.10 J @ 1000f/m ；0.06 J @ 4000f/m；
15. 环境光照度：                低于10000勒克斯；
16. 光  斑：                    Φ300mm 圆形 @ 500mm处；
17. 光照度LUX：                 550 lux @ 500mm 4000f/m；
18. 出厂电源线：                无
19. 外形尺寸 ：                270mm×120mm×130mm
20. 净重 ：                     约1.5kg
