厂家执行器SKJ-510CX,SKJ-510,SKJ5100
- 产地：扬州市
- 供应商：扬州玉林阀门控制有限公司
- 供应商报价：4800
- 标签：厂家执行器SKJ-510CX,SKJ-510,SKJ5100,4800,扬州玉林阀门控制有限公司
产品库

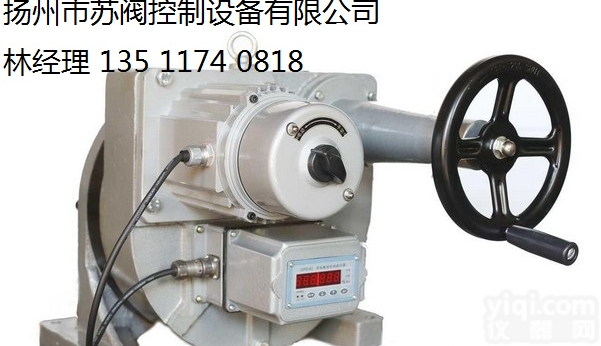

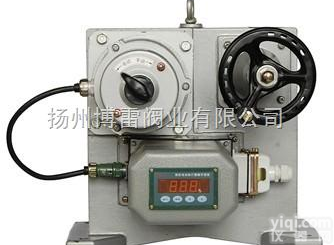

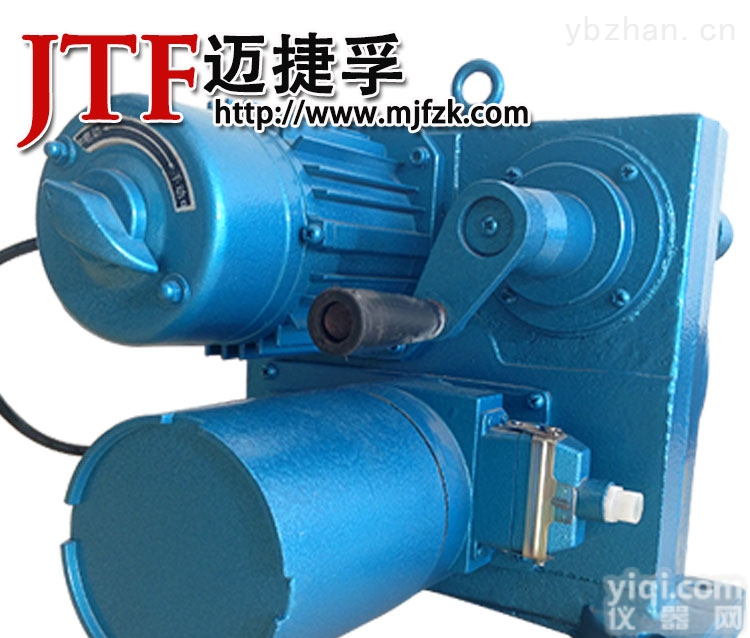

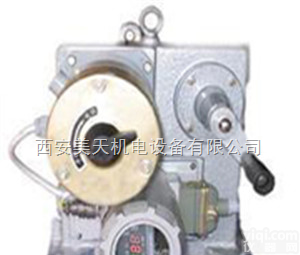

SKJ型电动执行机构，是DDJ电动单元组合仪表中的执行单元之一，与ZPE型伺服放大器组合接受统一的0-10mA(或4-20mA)的标准信号，将电流信号转变成相对应的角位移，自动操纵调节阀门，完成自动调节任务。DKJ为开关型，SKJ为调节型。
配用DFD电动操作器可实现调节系统手动，自动无扰动切换。
主要技术参数
反馈信号：4-20mA D.C或0-10mA D.C
输入电阻：Ⅲ250Ω Ⅱ200Ω
输入通道：3个
电源电压：220V +10%/-15% 50HZ±1%
使用环境温度：-25～＋70 oC
使用环境湿度：≤95 oC
型号编制说明 DKJ-210(CX) DK：普通型J：角行程210：输出力矩 C：有“C”表示反馈信号4～20mA， 无“C”表示反馈信号0～10mA X：有“X”表示带电气限位，无“X”表示不带电气限位
特点
●仅需配上输入信号线及单相交流电源，即可控制运转。无需配伺服放大器
●调节无需开盖，通过操作面板就可以实现，操作简单易懂
●采用4位高亮度LED数码管，可以准确而又清晰显示运行状态及报警信息
●控制过程中设有断信号设定功能
●位置发送器采用齿轮式传动，确保限位可靠准确
●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠
型号编制说明
SKJ-210
SK：机电一体化型J：角行程210：输出力矩
技术参数
项目名称 SKJ标准型 | ||
控制机构 | 输入信号 | 4～20mAdc：0～10VDC；1～5VDC；低电平开关量 |
反馈信号 | 4～20mAdc | |
死区 | 0.4％～3％ | |
基本误差 | ±2.5％ | |
回差 | 41.5％ | |
限位 | 开侧，闭侧 | |
开度检测 | 精密导电塑料电位器 | |
动力 | 动力 | 220V，50Hz |
驱动电机 | 伺服电机 | |
附属机构 | 加热器 | 选择件 |
手动机构 | 手轮 | |
安装条件 | 环境温度 | 无加热器一25~C-+70~C |
相对湿度 | <95％ | |
环境气体 | 无腐蚀性气体 | |
接线口 | 十四线插头 | |
防护等级 | ||
型号与规格
型号 | 出轴转距 Nm | 额定转角 | 全行程时间 S | 额定电流 A | 质量 Kg |
SKJ-210 | 100 | 90° | 100±20% | 0.5 | 31 |
SKJ-310 | 250 | 90° | 100±20% | 0.65 | 48 |
SKJ-410 | 600 | 90° | 100±20% | 1.5 | 85 |
SKJ-510 | 1600 | 90° | 100±20% | 2.5 | 125 |
SKJ-610 | 4000 | 90° | 100±20% | 4.5 | 130 |
SKJ-710 | 6000 | 90° | 100±20% | 8 | 145
|
