光伏电缆和太阳能电缆

 ■ 光伏电缆特性

 1、额定电压：
AC：U0/U=0.6/1kV 　
DC：1.8kV(线芯对线芯，非接地系统,没有负载下的回路)
如果电缆使用在直流系统中，其导体间的额定电压应不大于电缆AC额定值U的1.5倍。
在单相接地直流系统中，此数值应乘以0.5的系数。使用温度-40℃~90℃(使用>25年)
2、环境温度： -40℃到+90℃
导体Z高工作温度：120℃
电缆运行的环境温度Z高到90℃。依据EN60216-1标准进行考核，其绝缘和护套的温度指数是120℃。
期望使用寿命是25年
5秒钟的短路温度是200℃
3、短路温度+280℃
4、高温下使用不熔融，不流动
5、高阻燃，通过垂直燃烧测试
6、耐热，耐寒，耐磨，抗紫外线，耐臭氧，耐水解
7、具有良好的机械强度，防水耐油，耐化学药品

■ 执行标准

PV-电缆（光伏组件用电缆）目前尚无国家或行业标准，本试验技术规范所涉及到的要求来自于德国标准化委员会PV-系统用电线K411.2.3工作组的初稿。 这个初稿将作为德国国家标准报批稿进行发布。
德国莱茵TUV(上海)将用此技术规范对PV-电缆的性能进行检测和评估。
在德国莱茵TUV公司内部此技术规范的文件编号为2PfG 1169/08.2007。

■ 电缆结构

导体：是EN60228(IEC60228、GB/T3956)中的第5类导体，而且必须是镀锡的。
绝缘材料：辐照交联低烟无卤聚烯烃
护套材料：辐照交联低烟无卤聚烯烃

■ 型号参数

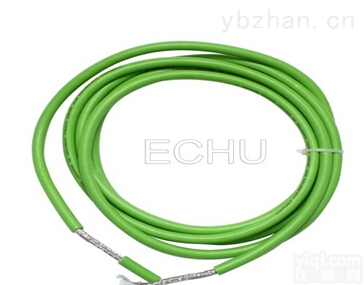

型号：PV1-F
芯数：1
导体的截面 1.5，2.5，4，6，10，16，25，35mm2。

■ 使用范围

2PfG 1169/08.2007适用于Z高允许1.8kV(线芯对线芯，非接地系统)直流电压、在光伏系统中CD侧使用的单芯软电缆(电线)。
该产品适合于Ⅱ类安全等级下使用。
电缆运行的环境温度Z高到90℃。
电缆可以多根并联使用
