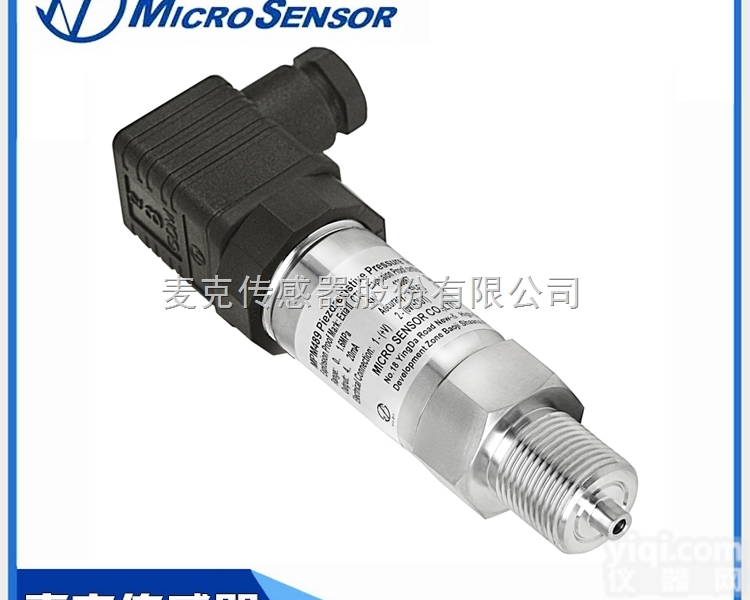

MPM483型 MPM483型压力变送控制仪表香港麦克（河南一级代理）
- 型号：MPM483型
- 产地：宝鸡麦克MPM436W压力变送器
- 供应商：香港昌晖自动化仪表有限公司
- 供应商报价：120
- 标签：MPM483型压力变送控制仪表香港麦克（河南一级代理）,120,香港昌晖自动化仪表有限公司
产品库
  电气连接图 本安防爆型的电气连接
 三线制0～10/20mA输出的变送器电气连接图  电气连接 三线制0/1～5VDC输出的变送器电气连接图 |
| MPM483 | 型压阻式压力变送器 | ||||||
| | 代号 | 量程编码 | 测量范围 | 量程编码 | 测量范围 | ||
| X[0～X] kPa或MPa | 0A | 0～10…35kPa | 13 | 0～1.0…3.5MPa | |||
| 02 | 0～20…70kPa | 14 | 0～2.0…7.0MPa | ||||
| 03 | 0～30…100kPa | 15 | 0～3.0…10.0MPa | ||||
| 07 | 0～60…200kPa | 17 | 0～6.0…20.0MPa | ||||
| 08 | 0～100…350kPa | 18 | 0～10.0…35.0MPa | ||||
| 09 | 0～200…700kPa | 19 | 10～20.0…70.0MPa | ||||
| 10 | 0～0.3…1.0MPa | 20 | 0～30.0…100.0MPa | ||||
| 12 | 0～0.6…2.0MPa | | | ||||
| | 代号 | 输出信号 | |||||
| E | 4～20mADC | ||||||
| F | 1～5VDC | ||||||
| J | 0～5VDC | ||||||
| Q | 0～10mADC | ||||||
| U | 0～20mADC | ||||||
| | 代号 | 结构材料 | |||||
| 隔离膜片 | 接口 | 壳体 | 电子壳体 | ||||
| 22 | 不锈钢316L | 不锈钢 | 不锈钢 | 铝合金 | |||
| 25 | 钽 | 不锈钢 | 不锈钢 | 铝合金 | |||
| 35 | 钽 | 哈氏合金C | 不锈钢 | 铝合金 | |||
| | 代号 | 附加功能 | |||||
| M1 | 0～线性指示表（仅4～20mA输出） | ||||||
| M3 | 3LCD数显表头（仅4～20mA输出） | ||||||
| M4 | 3 LED数显表头（仅4～20mA输出） | ||||||
| P | 齐平膜片型 0～70kPa…35MPa，G1/2外螺纹压力接口 | ||||||
| i | 本安防爆型ExiaⅡCT6 | ||||||
| T | 船用产品 | ||||||
| C1 | M20×1.5外螺纹压力接口，端面密封 | ||||||
| C3 | G1/2外螺纹压力接口 | ||||||
| C5 | M20×1.5外螺纹压力接口，水线密封 | ||||||
| A | 绝压型 | ||||||
| S | 密封表压型 | ||||||
| G | 表压型 | ||||||
| | | ||||||
| MPM483 | 03[0～100]kPa | E | 22 | C5G | 完整的型号规格 | ||
