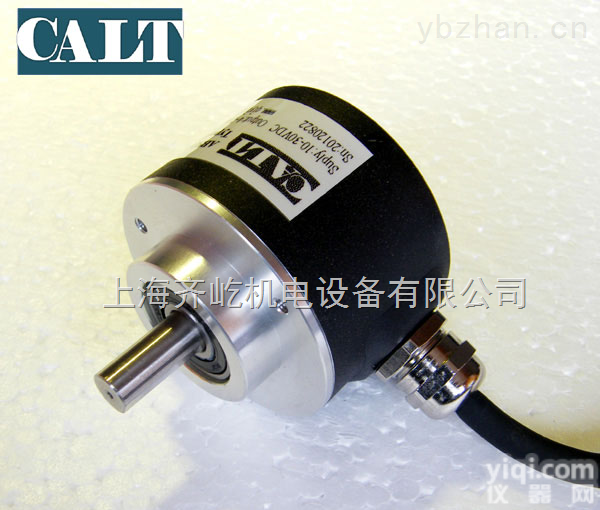

CAX系列 RS485输出型智能多圈值编码器，RS485输出型智能多圈值编...
- 型号：CAX系列
- 供应商：上海横仪机电设备有限公司
- 供应商报价：面议
- 标签：RS485输出型智能多圈绝对值编码器，RS485输出型智能多圈绝对值编码器，RS485输出型智能多圈,-1,上海横仪机电设备有限公司
产品库
RS485输出型智能多圈值编码器简介：
* 内部值码盘，机械齿轮组真多圈，全数字化计值。
* RS485自由协议输出，方便连接各种PLC及上位机设备。
* EasyPro软件设定，多用途、多功能，直接对应单圈多圈角度、多圈长度、转动平移速度测量。
* 多地址设定；通讯波特率设定，分辨率、方向设定。
* 外部置位线设定预设位置，安装方便，无需找零。
RS485输出型智能多圈值编码器特性参数：
| RS485输出型智能多圈值编码器工作电压: | 10～30Vdc 极性保护 |
| 消耗电流: | < 110mA（24Vdc） < 190mA（12Vdc） |
| 输出信号: | RS485数字信号，可设定长度、角度、速度应用输出 |
| RS485输出型智能多圈值编码器分 辨 率: | 4096/圈 |
| 连续圈数: | 1～4096圈 |
| EasyPro: | 地址可设定，通讯波特率设定（9600～115200），可RS485信号连接PLC，或转RS232或转USB连接计算机，可EasyPro智能设定 |
| 工作温度: | -25～ |
| 储存温度: | -40～ |
| RS485输出型智能多圈值编码器防护等级: | 外壳IP67 转轴IP65 |
| 振动冲击: | |
| 允许转速: | 2400转/分 |
| 输出刷新周期: | <1ms |
| 连接电缆: | |
| 外形特征: | 金属外壳，密封双轴承结构（见外形尺寸附图） |
| 信号调整: | 可分辨率、方向设置；可预设位置，外部置位，例如外部置零 |
RS485输出型智能多圈值编码器输出接口：（以产品说明书为准）
| 芯缆颜色/脚号 | 信号输出 |
| 棕色/1 | 10—30Vdc工作电源 |
| 兰色/2 | 0V GND |
| 黑色/3 | RS |
| 白色/4 | RS |
| 红色/5 | NC |
| 黄色/6 | NC |
| 灰色/7 | 外部置位高电平入 |
| 绿色/8 | Pro |
