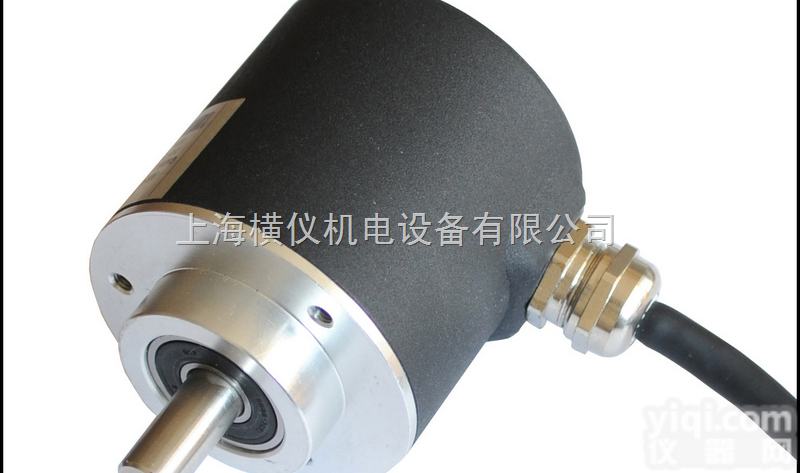

GMS412 数字量RS485输出单圈值编码器，数字量RS485输出单圈值编...
- 型号：GMS412
- 供应商：上海横仪机电设备有限公司
- 供应商报价：面议
- 标签：数字量RS485输出单圈绝对值编码器，数字量RS485输出单圈绝对值编码器,-1,上海横仪机电设备有限公司
产品库
RS485输出单圈值编码器型号：
模拟信号4~20mA与数字量RS485双输出 更灵活的多功能智能值编码器
型号：
安装形式 | 径向侧出 | 轴向后出 |
夹紧法兰 | GMS412 RE10 PB 订货号9400 | GMS412 RE10 PB 订货号9100 |
同步法兰 | GMS412 RE10 PB 订货号9401 | GMS412 RE10 PB 订货号9101 |
盲孔轴套 | GMS412 RE10 PB 订货号9404 | GMS412 RE10 PB 订货号9104 |
数字量RS485输出单圈值编码器简介：
* 值数字码盘，内置信号转换,4-20mA模拟电流与RS485输出，方便连接各种设备。
* EasyPro软件设定，多用途、多功能，直接对应单圈角度、转动平移速度测量。
* 4mA 对应值、20mA 对应值任意设定及微调；方向设定；外部置位线设定预设位置，安装方便，无需找零。
* 内部值码盘，全数字化计值，信号无温度、机械影响，信号干扰零点飘移极小。
数字量RS485输出单圈值编码器特性参数：
工作电压: | 10～30Vdc 极性保护 |
消耗电流: | < 110mA（24Vdc） < 190mA（12Vdc） |
输出信号: | 4~20mA，RS485，（Easypro自由协议），可设定长度、角度、速度应用输出 |
输出负载能力: | ≤ 600欧姆，标准工作200-250欧姆 |
线性分辨度: | 1/4096FS |
EasyPro: | 编码器附缆线及软件，RS485信号转RS232或转USB连接计算机，可EasyPro智能设定 |
工作温度: | -25～80℃ 编程时温度范围：0℃～70℃ |
储存温度: | -40～80℃ |
防护等级: | 外壳IP67,转轴IP65 |
振动冲击: | 20g，10～2000Hz；100g，6ms |
允许转速: | 2400转/分 |
输出刷新周期: | <1ms |
连接电缆: | 1米屏蔽电缆径向侧出（其余形式可订货） |
外形特征: | 金属外壳，密封双轴承结构 |
信号调整: | 可4mA输出微调，20 mA输出微调；可方向设置；可预设位置，外部置位，例如外部置零 |
数字量RS485输出单圈值编码器输出接口：
芯缆颜色/脚号 | 信号输出 |
棕色/1 | 10～30Vdc工作电源 |
兰色/2 | 0V GND |
黑色/3 | RS48编程、输出 |
白色/4 | RS485B编程、输出 |
红色/5 | 4~20mA输出+ |
黄色/6 | 4~20mA输出- |
灰色/7 | 外部置位高电平入 |
绿色/8 | Pro |
