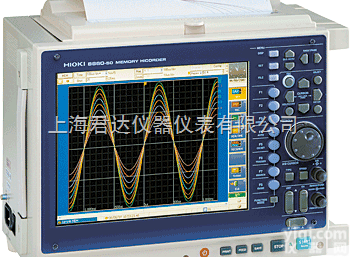

8860-50 存储记录仪

产品信息
高速信号波形捕捉, 同时记录多路信号
存储记录仪
8860-50/ 8861-50


标准
标准
标准


8860-50
8861-50


概要

做为示波器,做为数据记录仪,适用在各种场合进行数据采集和记录。
  • 工作速度比以前机型提高3倍
  • Z大64通道/128通道的多通道数据采集(使用8958扫描单元)
  • 20MS/s的高速采样读取
  • 搭载了LAN/USB/PC卡槽等各种接口
  • 有丰富的温度、FFT、应变、F/V、电荷等输入单元
仅8860-50，8861-50本机不能使用，请将另外选购的输入单元装在本机上一起使用。
*无论何种情况，都需要1种内存扩展板。8861-50同种类的需2块，订货时请指定。

基本参数
 8860-508861-50
单元Z大4单元Z大8单元
输入通道数16个模拟通道+16个逻辑通道
64个模拟通道+16个逻辑通道 （使用8958）		32个模拟通道+16个逻辑通道
128个模拟通道+16个逻辑通道 （使用8958）
测量量程
（20格f.s.）		5mV～20V/格, 12档量程（使用8956）
分辨率：量程的1/100		5mV～20V/格, 12档量程（使用8956）
分辨率：量程的1/100
Z大输入电压DC 400V（使用8956时）DC 400V（使用8956时）
频率特性DC～10MHz（使用8956时）DC～10MHz（使用8956时）
电源供应AC 100～240V, 50/60Hz
（不使用打印单元时Z大220VA）
DC 12V系（9684装着时）		AC 100～240V, 50/60Hz
（不使用打印单元时Z大280VA）
DC 12V系（9684装着时）
体积及重量330W × 250H × 184.5Dmm
8kg（不使用打印单元时）		330W × 250H × 284.5Dmm
10.5kg（不使用打印单元时）
存储功能的时间轴
（使用存储功能时）		5μs ～5分钟／格, 26档量程,
采样速度:
固定:时间轴量程的1/100，
任意: 外部采样以采样周期来设定时间轴可设定2系统的采样速度
测量功能存储 (高速记录), 记录(实时记录), 存储和记录 (实时记录+高速记录), FFT (频率分析), 实时保存功能 (可将数据实时保存保存在媒体)
内存容量模拟12bit × 32MW/ch (1ch 在 8860-50, 2ch 在 8861-50) ～ 2MW/ch (16ch 在 8860-50, 32ch 在 8861-50) *可扩展至32倍.(使用内存扩展板选件)
保存媒体PC卡TYPE II槽× 2（标准）, 硬盘（内存选件）
记录纸[打印单元-选件]：A4：216mm×30m 或 A6：112mm×18m ,卷装热敏纸, 记录速度: Z大25mm/秒
显示屏10.4型TFT彩色液晶屏(SVGA,800×600点阵)
接口GP-IB (PC卡), USB2.0 (标准插座A), LAN（HTTP/FTP/送信等）, 外部显示屏显示(15-pin D-sub, SVGA 出力)
附件电源线× 1, 接地适配器× 1, 输入线标签× 1,
波形察看软件（Wv+通信指令表×1）

 工厂装配选件 (需指定：非用户安装)
注意：无论何种情况，都需要1种内存扩展板。8861-50同种类的需2块，订货时请指定
内存扩展板(32MW) 9715-50
容量 32 M
内存扩展板(128MW) 9715-51
容量 128 M
内存扩展板(512MW) 9715-52
容量 512 M
内存扩展板(1GW) 9715-53
容量1 G
HD单元 9718-50
厂商安装选件. 60GB
内存备用单元 9719-50

厂商安装选件. 国内使用类.
DC电源单元 9684
厂商安装选件 - 非用户自行安装, 装于主机背面.12V DC 驱动.
* 仅可安装DC电源单元9684或探头电源单元9687其中之一。若需要同时安装请 HIOKI。
输入模块
输入线不提供. 请自行购买所需输入线.
安装在插入式单元模块. 用户可自行安装.
模拟单元 8956
2通道, 电压输入, DC 到 10MHz 宽带宽
详细内容
高分辨率单元 8957
2通道, 电压输入, DC 到 200KHz 宽带宽,有滤波 FFT功能
详细内容
16通道扫描单元 8958
16通道, 用热电偶输入电压和温度
详细内容
DC/RMS单元 8959
2通道, 电压, DC 到 400kHz, RMS 整流器 DC/20 到 100kHz
详细内容
应变单元 8960
2通道, 可辨别失真波形
详细内容
高压单元 8961
2通道, 电压输入, DC/RMS 可选
注意: Z多在 8861-50上用4单元单元
详细内容
模拟单元 8936
2通道, 电压输入, DC 到 400KHz 宽带宽
详细内容
电压/温度单元 8937
2通道, 用热电偶输入电压和温度
详细内容
FFT模拟电元 8938
2通道, 电压输入, DC 到 400KHz 宽带宽, 有滤波 FFT功能
详细内容
应变单元 8939
2通道, 可辨别失真波形
详细内容
F/V单元 8940
2通道, 频率, 电压输入, 可通过传感器输入电流
详细内容
4通道模拟单元 8946
4通道 , 低电压输入, DC 到 100kHz 宽带宽
详细内容
电荷单元 8947
2 通道, 电荷输出型 加速捕捉电压探头, 通过前置放大器来加速捕捉电压
详细内容
逻辑信号测量
逻辑探头 9327
4通道, 用于电压/电流 开/关响应 (响应速度 0.1μ秒 或更高, 小端口型)
详细内容
逻辑探头 MR9321-01
4个独立通道, 探测AC/DC电压 开/关 (小端口型)

逻辑探头 9320-01
4通道, 用于电压/电流 开/关响应 (响应速度 0.5μ秒, 小端口型)
详细内容
转换电缆 9323
由于端口不同，用于连接 9320/9321 与 8860 系列的记录仪
* 9327, 9320-01, and 9321-01并不是必须的连接线.
电压测量(与一般输入模块一同使用)
连接线 L9790 (细长型)
CAT II 300 V, 可任意弯曲 测试线直径2.8mm , 线长1.5m
注意: 夹子另收.
鳄鱼夹 L9790-01
以红/黑两端夹住被测物体测量 (L9790)
抓状夹 9790-02
以红/黑两端夹住被测物体测量 (9790)
接点针 9790-03
以红/黑两端夹住被测物体测量 (9790)
连接线 L9198
用于低电压 (Z高到 300V), 线长1.7m
连接线 L9197
用于高电压 (Z高到 500V), 线长1.8m
10:1探头 9665
Z大额定接地电压与输入模块相同, Z大输入电压 1kV 真有效值 (Z高到 500kHz), 线长1.5m
详细内容
100:1探头 9666
Z大额定接地电压与输入模块相同, Z大输入电压峰值 5kV 真有效值 (Z高到 1MHz), 线长, 1.5m
详细内容
高电压测量(需要电源供应)
差分探头 9322
Z高到 2kV DC 或 1kV AC. 可以与AC适配器 9418-15, 或探头电源单元 9687 和电源线 9248一同使用.
详细内容
探头电源单元 9687
厂商安装选件 - 非用户自行安装, 装于基板. 可同时Z多使用 8 个不同探头的单元 9322. (Max. 3 A 输出)
AC转换器 9418-15
用于不同电源探头9322, 100 到 240V AC
电源线 9248
用于连接不同探头 9322 和探头电源单元 9687, 线长 70cm
电流测量(通过电线连接钳式电流探头,3274, 3275, 3276不能用于 F/V 单元 8940)
通用钳式CT 9279
可观察DC转换成AC的波形。 DC20kHz，输入 500A/输出2V AC，非 CE标志产品
详细内容
传感器单元 9555-10
9272连接 9279钳形传感器的供电电源，不能连接 F/V单元 8940，单信号输入需要使用L9217。
详细内容
钳式传感器 9272-10
可观测AC电流波形。 输入：1~ 100kHz, 20和 200A rms量程可选,输出 2V AC
详细内容
转换线 9705
使用转换线9318 连接9272-10至 F/V单元 8940。(使用9272时，因为输出线规格不同，因此不需要使用转换线)
转换线 9318
连接 9272至9279 和8940
转换线9319
用于连接 3273-50 和8940
注意：不可用于连接3274, 3275, 3276 和8940
钳式电流探头 3273-50
DC 50MHz宽带宽 ，mA电流可达30A rms
详细内容
电流测量 (直接连接模拟单元)
钳式电流探头 3276
DC 100MHz宽频带， mA电流可达30A rms
详细内容
钳式电流探头 3275
DC 2MHz宽频带 ， mA-电流可达500A rms
详细内容
钳式电流探头 3274
DC10MHz宽频带， mA-电流可达 150A rms
详细内容
钳式电流探头 3273-50
DC 50MHz宽频带 ，mA电流可达30A rms
详细内容
电源 3272
连接并给一个钳式探头供电，和电压输入模块一起使用
详细内容
电源 3269
连接并给一个钳式探头供电，和电压输入模块一起使用
详细内容
探头电源单元 9687
* 可使用DC电源单元9684或探头电源单元 9687 。如果您需要同时安装2个单元，请我。
电流测量 * 适用于工业用电线，50/60 Hz (不需要供电电源)
钳式探头 9018-50
可观察AC电流波形。40Hz~3kHz，输入量程 10A to~500A，输出 量程 0.2V AC
详细内容
钳式探头 9132-50
可观察AC电流波形。 40Hz ~1kHz，输入量程 20A~1000A，输出 量程0.2V AC
详细内容
电流测量
钳形AC/DC传感器CT9691，
CT9691-90
带宽DC~10kHz(-3dB)
额定输入电流AC/DC 100A
使用CT6590时输出电压100mV/f.s.
可测导体直径φ 35mm
※ 钳形AC/DC传感器CT9691/CT9692/
CT9693不能单独使用。连接电能质量分析仪PW3198或HIOKI存储记录仪系列时必须使用传感器单元CT6590。
※ 钳式AC/DC传感器3290系列的话，可以单独传感器连接CT9691/CT9692/CT9693使用。
详细内容
钳形AC/DC传感器CT9692，
CT9692-90
带宽DC~20kHz(-3dB)
额定输入电流AC/DC 200A
使用CT6590时输出电压200mV/f.s.
可测导体直径φ 33mm
※ 钳形AC/DC传感器CT9691/CT9692/
CT9693不能单独使用。连接电能质量分析仪PW3198或HIOKI系列时必须使用传感器单元CT6590。
※ 钳式AC/DC传感器3290系列的话，可以单独传感器连接CT9691/CT9692/CT9693使用。
详细内容
钳形AC/DC传感器CT9693，
CT9693-90
带宽DC~15kHz(-3dB)
额定输入电流AC/DC 2000A
使用CT6590时输出电压2500mV/f.s.
可测导体直径φ 55mm
※ 钳形AC/DC传感器CT9691/CT9692/
CT9693不能单独使用。连接电能质量分析仪PW3198或HIOKI系列时必须使用传感器单元CT6590。
※ 钳式AC/DC传感器3290系列的话，可以单独传感器连接CT9691/CT9692/CT9693使用。
详细内容
打印选件
记录纸 9231
A4 大小 216mm × 30m ， 6卷/盒
记录纸 9234
A6 width 112mm (4.41in) × 18m (59.06ft), 10rolls
A4打印单元 8995
工厂安装选件。可安装8995或 8995-01打印机。打印宽度 200mm 。适合记录纸9231。
A6打印单元 8995-01
工厂安装选件。可安装8995或 8995-01打印机。打印宽度 100mm 。适合记录纸9234。
PC 软件
记录仪观测软件 9725
功能和8860系列相同。Windows 2000/XP, Windows Vista (32-bit type)
详细内容
波形处理软件 9335

数据转换、打印功能、
波形显示、适用于Windows2000/
XP/Vista(32bit), Windows7(32/64bit)。


注意：支持 8860-50/8860, 8861-50/8861系列 MEM, REC和 REC&MEM 数据记录，仅使用单轴采样时

详细内容
存储媒介 (CF卡)
* PC卡注意
请使用 HIOKI的PC卡。无法兼容市面上销售的其他厂家的PC卡。若使用此类卡可能导致无法读取或者保存数据。
PC卡 2G 9830
PC卡转换器一并提供，容量 2GB
详细内容
PC卡 1G 9729
PC卡转换器一并提供，容量 1GB
详细内容
PC卡 512M 9728
PC卡转换器一并提供，容量 512MB
详细内容
PC卡 256M 9727
PC卡转换器一并提供，容量 256MB
详细内容
其他选件
连接线 L9217
线两端都有绝缘BNC 连接器，并连接至输入模块上的绝缘BNC连接器。 长1.6m
连接线 9165
线两端都有金属BNC 连接器，并连接至金属 BNC连接器。 长1.5m ，非CE标志产品
变换转换器 9199
BNC-香蕉头，用于连接输入模块的 BNC 端口
LAN电揽 9642
非交叉以太网电缆，提供非交叉和交叉转换线，长5m
携带盒 9723
仅用于 8860-50/8860，硬箱型
携带盒 9724
仅用于 8861-50/8861，硬箱型
