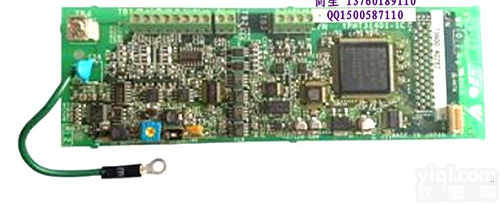

PG-F2 PG-F2安川PG速度控制卡

PG-F2安川PG速度控制卡

PG-F2选购卡（全新原装，现货供应，数量有限）

适用编码器

PG-F2选购卡适用于以下的编码器。

·HIPERFACE®:STEGMANN社制SRS50/60

·EnDat:HEIDEN HAIN社制ECN113（EnDat01）,ECN413（EnDat01）,ECN1313（EnDat01）

使用上述编码器时，电机允许的Z大转速为1200min-1。请在1200min-1以下使用。

PG-F2输入输出规格

编码器电源电压选择

根据编码器的种类，通过PG-F2选购卡上的S1开关选择编码器电源电压。可以使用RH1旋钮对电源电

压进行微调。出厂时，S1开关选择为 “OFF”（EnDat），RH1旋钮的位置在5.0～5.25V。

 图2.12 PG-F2编码器电源电压选择

PG-F2选购卡的接线方法

编码器电缆请使用双股绞合屏蔽电缆。

PG-F2选购卡和HIPERFACE及EnDat的接线方法如下所示。

TB4和电机的接地板上请连接屏蔽线。（HIPERFACE®）

TB4上请连接屏蔽线。（EnDat）

 :
