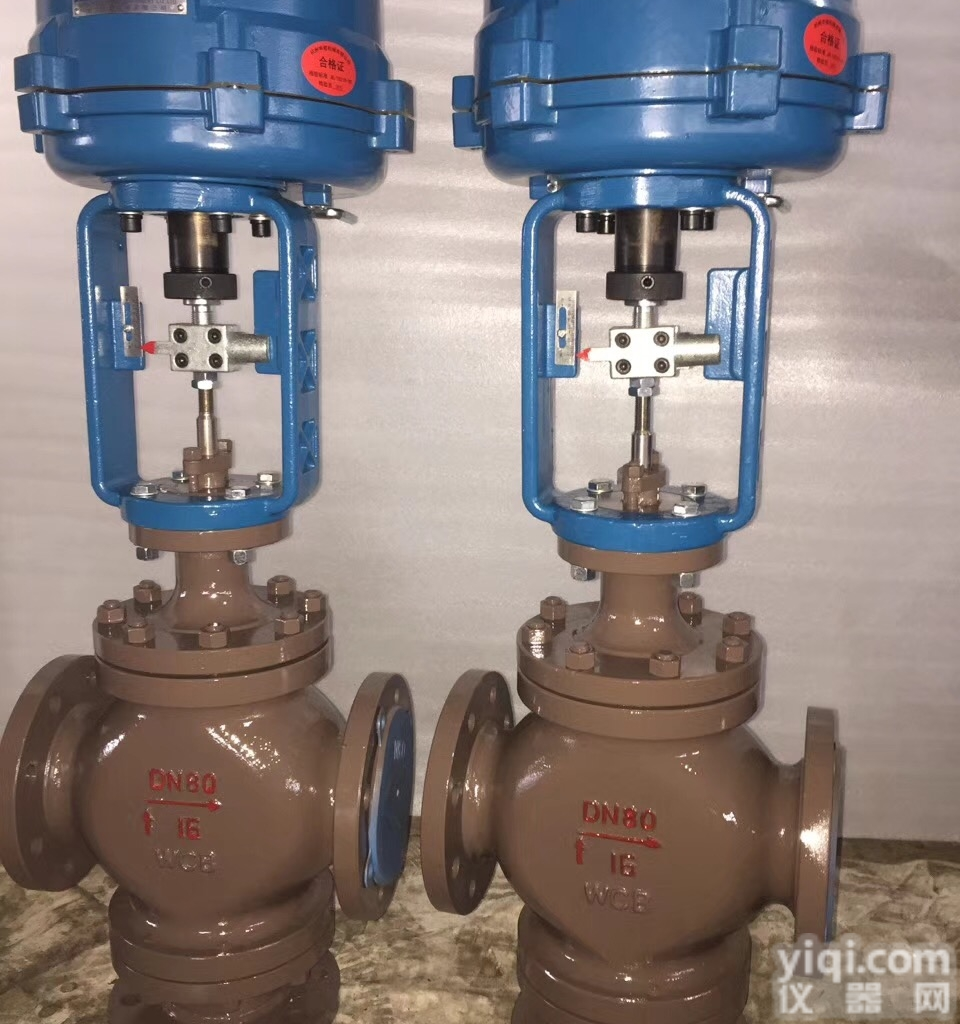

ZDLP-16C电子式电动单座调节阀

■ 概述

ZDLP 电子式电动单座调节阀，由3810L型（或PSL系列）直行程电子式电动执行机构和直通单座阀组成。内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。

■ 阀体

型    式：直通单座铸造球型阀

公称通径：20、25、32、40、50、65、80、100、125、150、200mm

公称压力：PN1.6、4.0、6.4MPa

法兰标准：JB/T79.1-94、79.2-94等

材    料：铸钢（ZG230-450）、铸不锈钢（ZGlCrl8Ni9Ti、ZGlCrl8Nil2Mo2Ti）等

上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃

压盖型式：螺栓压紧式

填    料：V型聚四氟乙烯填料、含浸四氟乙烯石棉填料、石棉编织填料、石墨填料

■ 阀内组件

阀芯型式：单座柱塞型阀芯

流量特性：等百分比特性和线性特性

材    料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

■ 执行机构

型    式：电子式电动执行机构（如PSL、3810等）

电    源：220V或380V

输入信号：4-20mA或1-5V·DC

输出信号：4-20mA·DC

■ 阀作用型式

分电关式（B）或电开式（K）
