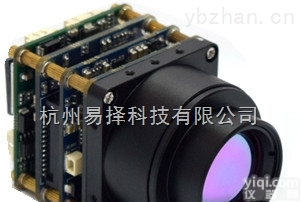

QUARK QUARK红外热像仪机芯

探测器类型

焦平面阵列(FPA)，非制冷氧化钒(VOx)微测辐射热计

显示形式，模拟输出

320*240( NTSC)，320*256(PAL)

模拟视频输，NTSC或者PAL

用户选择

像元尺寸

17um

光谱范围

7.5—13.5μm

全帧速率

30/60HZ(NTSC);25/50hz(PAL)

输入功率

3.3V DC，+／-O.1V DC

敏感( NEDT)

<50mk at f/1.0 with flir's proprietary noise reduction

图像

< 3.5sec(336)

物理特性

尺寸(W/0 lens)

17*22*22

重量(W/Lens)

<25g

精密安装孔

背面4*M1.6的孔

并行CMOS(14-bit或者8-bit)

Y

BT.656

Y

串行LVDS(14-bit或者8-bit)

Y

Agc

出厂设置或者用户选择

DDE

Y

倒像／复原

Y

极性控制

Y

2*，4* 和8* 数码变焦

Y

符号（256色调）336或者640

Y

颜色暗点单色调色板( LUTS)

Y

连接

兼容RS-232通信

57，600和921，600波特

USB到RS-232附件

Y

用户可通过SDK或GUI配置

Y

工作温度

-40℃到+80℃

存储温度

-55℃到+105℃

震动

4.3 grms陋机振动8小时（3轴）

冲击

800g冲击脉冲，11ms半正弦波曲线

温度冲击

5°/分钟

作战高度

12km

湿度

在5%到95%范围内，非冷凝湿度

EMC辐射

FCC/CE B类测试

ROHS REACH和WEEE标准

Y
