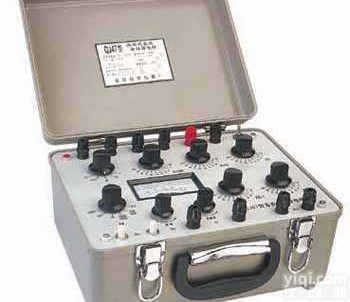

QJ47型 携带式直流单双臂电桥

QJ47型
携带式直流单双臂电桥
   使用说明书
1用途:
本产品为携带型精密直流单,双臂两用电桥(下称单桥和双桥),适用于工矿企业作现场精密测量各种金属导体,及各类开关接触电阻之用.
2,
2.1:准确度等级:0.05级
2.2:测量范围:10-3----106欧
2.3标称使用范围极限及允许的变差示于表1

影响量	等级指数	标称使用极限范围			允许的变差
		有效量程 10-2---105欧	有效量程 105---106欧	有效量程 10-3---10-2欧
周围温度	0.05%	参考值±10℃
	0.2%		参考值±15℃	参考值±18℃
相对湿度	所有等级	25---80%			20%
电源电压	所有等级	额定值＋15% 　　　－17%			10%

注: 单桥标称使用范围:105______106时须外加接电源4.5______6伏.

10

  2.4基本误差公式:   Elim＝5×10-4(__RN＋X)
式中: Elim___允许的误差极限(欧)
     RN____基准值(欧)
     X______标度盘示值(欧)
2.5确定基本误差时的参考条件和允许误差示

影响量	参考条件及 允  差	单      电    桥
		有效量程	等级指数%
周围温度	20±2℃	10__105	0.05
	20±5℃	10__105	0.2
		双     电     桥
		有效量程(欧)	等级指数%
	20±2℃	10-2__102	0.05
	20±5℃	10-3__10-23	0.2
相对湿度	40___70%
电源电压	单桥(内接)1.5伏::双桥(外接)1.5__2伏或2.
	单桥有效量程105___-106欧时,需接4.5___6伏

3,电源电压
3.1单桥:1.5伏1号电池二节(内接)单,双桥公用.
3.2双桥:  当S盘置于≤0.1时需外接2伏电源或2.横流源,在测试要求不高时,也可用1.5伏甲电池(外接).
3.3 放大器电源__9叠层电池一节
4:符合2.3条件下,电路与外壳可接触及的金属部件间的绝缘强度应能经受频率为50赫兹,实际正弦波交流电压500伏,历时一分钟作用

………0…..

5符合2.3条件下,电路与外壳可接触及的金属部件间绝缘电阻≥2000兆欧.
6使用位置: ____5O                  ＋5O
7外型尺寸：340×240×135Mmm
8重量：＜5公斤
