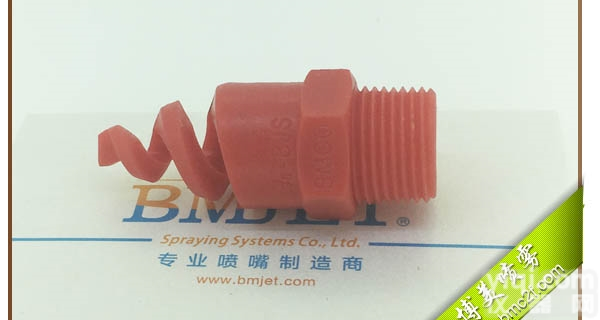

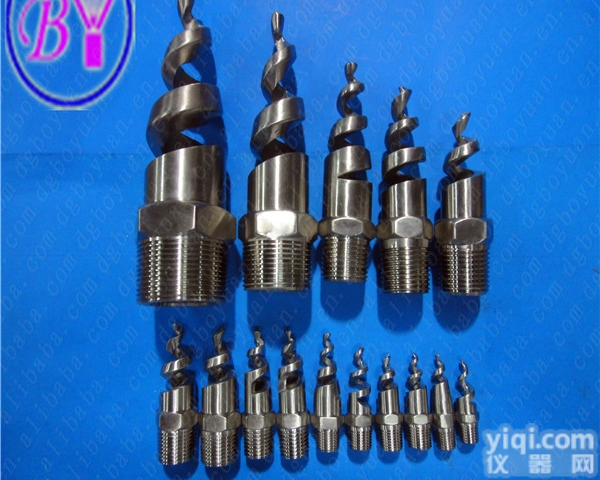

螺旋喷嘴

产品信息
螺旋喷嘴
简介：
螺旋喷头Z-LX-S9666（SPJT）是一种实心锥形或空心锥形喷雾喷头，喷流角度范围可为60°-170°。在3巴压强下，液体流率范围为5.5-4140升/分。这种结构紧凑的喷头有着畅通的流道设计，可以Z大程度地减少液体阻塞，使液体在给定尺寸的管道上达到Z大流量。
螺旋喷头可以在大多数管道系统上安装或更新。可提供的喷头有内、外螺纹型。通常1/4英寸－2英寸的喷头可分别用黄铜、316不锈钢铸件、TEFLON聚四氟乙烯或聚氯乙材料制造的。如需应用于特殊领域，也可采用其它材料制造。
螺旋喷头的工作原理：
液体（或料浆）通过与连续变小的螺旋面相切和碰撞后，变成微小的液珠喷出而形成雾状。螺旋喷头腔体内从进口至出口的流线型设计使得阻力系数降至Z低，因而螺旋喷头适用于各种岗位。例如：化工、环保、电力、纺织等众多工业领域，特别是烟气脱硫除尘行业应用更为广泛。其耐磨性、耐腐性、成雾性、防堵性已被该行业众多用户所接受。
适用范围：
1、废气洗涤；
2、气体冷却；
3、洗涤与漂淋过程；
4、防火灭火；
5、使用于烟气脱硫系统；
6、使用于除尘降尘系统
产品特点：
1、不堵塞；
2、材料不锈钢耐腐蚀
喷雾模式：

流量参数数据

管子尺寸NPT或BSPT（外）


喷流角度（0.7巴时）


流量大小


喷孔孔径（毫米）


自由畅通直径（毫米）


流量（升/分）


60°


90°


120°


150°


170°


0.7巴


1.5巴


3巴


7巴


25巴　


1/4


●


●


●








07


2.4


2.4


2.6


3.9


5.5


8.4


16


●


●


●


●


●


13


3.2


3.2


4.9


7.3


10.3


15.7


30


●


●


●


●


●


20


4.0


3.2


7.6


11.2


15.8


24


46


3/8


●


 ●











07


2.4


2.4


2.6


3.9


5.5


8.4


16


●














13


3.2


3.2


4.9


7.3


10.3


15.7


30


●














20


4.0


3.2


7.6


11.2


15.8


24


46


●


●


●


●


●


30


4.8


3.2


11.4


16.7


24


36


68


●


●


●


●


●


40


5.6


3.2


15.1


22


32


48


91


●


●


●


●


●


53


6.4


3.2


20


30


42


64


121


●


●


●


●


●


82


7.9


3.2


31


46


65


99


187


1/2


●


●


●


●


●


120


9.5


4.8


45


67


95


145


270


●


●


●


●


●


164


11.1


4.8


62


92


129


198


370


3/4


●


●


●


●


●


210


12.7


4.8


80


117


166


255


480


1


●


●


●


●


●


340


15.9


6.4


130


190


270


410


775


●


●


●


●


●


470


19.1


6.4


179


260


370


565


1070


1-1/2


●


●


●


●


●


640


22.2


7.9


245


355


505


770


1460


●


●


●


●


●


820


25.4


7.9


310


455


645


990


1870


●


●


●


●


●


960


28.6


7.9


365


535


755


1160


2190


2


●


●


●


●


●


1400


34.9


11.1


535


780


1105


1690


3190


●


●


●


●


●


1780


38.1


11.1


680


995


1405


2150


4060


3


●


●


●








2560


44.5


14.3


980


1430


2020


3090


5830


●


●


●








3360


50.8


14.3


1280


1880


2650


4050


7660


4


●


●


●








5250


63.5


15.9


2000


2930


4140


6330


11960

订货须知：
    订货时请注明喷嘴尺寸、材质、用途及有关技术要求。
信息声明：本产品供应信息由仪器网为您整合，供应商为（滕州瀚昇商贸有限公司），内容包括 （ 螺旋喷嘴）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （ 螺旋喷嘴）的信息，请直接联系供应商，给供应商留言！
