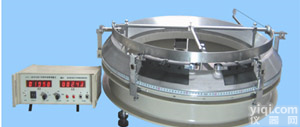

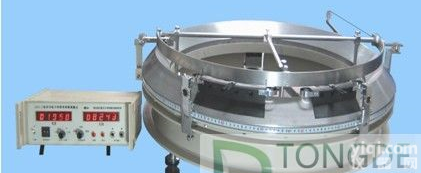

HAD-HQD-2 环形气垫导轨综合实验仪 环形气垫导轨综合实验仪

环形气垫导轨综合实验仪 环形气垫导轨综合实验仪    型号；HAD-HQD-2
仪器功能：
可用气垫摆法和转动定律法测各种物体的转动惯量；验证动量矩守恒定律、机械能守恒定律、转动定律、平行轴定理，还可测量角速度、角加速度、向心加速度、离心加速度、线量与角量的关系以及气层厚度的测量等。
仪器特点:
与传统转动惯量相比优势明显：测量范围大（可测较大质量物体的转动惯量），功能多，测量精度高，重复性好，结构牢靠，经久耐用，故障率极小。
技术指标：
载物平台半径：       196mm       Z大可测质量：5kg   Z小可感质量：   20g
Z大可测转动惯量： 2.00×10 kgm
测量精度： 约1%   传感器类型：红外传感器
传感器类型： 红外传感器kgm2
被测物体定位法：  专用定位器或分度圆法
限幅装置：        可移动式
配套仪器： 力学信号综合测量仪
量程：    00.00mS—9999.9S
计数设置范围： 0—99或更大
功能： 周期  匀变速  阻尼
气源： 8k
仪器功能：
研究物体的圆周运动学，刚体转动动力学。验证动量矩守恒定律、机械能守恒定律、转动定律等；测量环气摆机械振动的基本规律、转动惯量、重力加速度、空气的粘滞阻尼、角速度角加速度、线速度、切向加速度、向心加速度，线量与角量的关系等。
性能特点：
环形气垫导轨采用铝合金材料，用大型机械加工设备精加工而成。该仪器采用弧形滑行器、半环形加载装置；设有两个红外光电门，用于转换力学信号。配置的力学信号测量仪由全集成电路元件组成。该仪器结构设计独特、新颖，给学生留下诸多思考物理问题的空间。
主要技术指标：
圆导轨ZX直径：   714mm；   弧形加载器半径：   357mm；
大小滑行器弧径：   714mm     信号转换方式：     红外传感器；
导轨与气源连接方式： 单通；   环气摆结构：       双簧串接式
砝码线防脱形式：   可卸式；    进气量调节方式：    连续调节；   主机重量：85kg
配套仪器：1.LXC-2型力学信号综合测量仪
主要技术指标：计时计数方式： 红外光控自动计时计数
计时计数显示： 双窗口五位数显
计时范围：00.00-99.999S(分三档)
计时精度：0.001mS（量程为0.99999S时）
周期设定范围： 0 --99或更大
2.气源：  长寿命静音气源，功率：800W220伏或更大
可开设实验：1. 角速度角加速度的测定
2.用环形气垫导轨验证机械能守恒定律
3.用环形气垫导轨验证动量矩守恒定律
4.环气摆机械振动的研究
5.用环形气垫导轨测定刚体的转动惯量
6.用环形气垫导轨测量重力加速度
7.用环形气垫导轨研究空气的粘性
8.环形气垫导轨气垫厚度的测定
