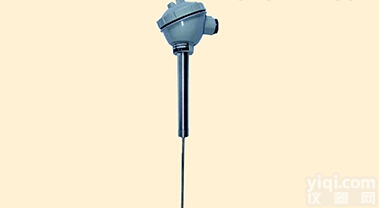

无固定装置热电偶(防水式)

1、应 用
      通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、特 点
      ·装配简单，更换方便
      ·压簧式感温元件，抗振性能好；
      ·测温范围大
      ·机械强度高，耐压性能好
3、工作原理
      热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要技术参数
      产品执行标准
      IEC584
      IEC1515
      GB/T16839-1997
      JB/T5582-91
5、常温绝缘电阻
      热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m。
6、测量范围及允差

型 号	分 度 号	允  差  等  级
		I		II
		允差值	测温范围°C	允差值	测温范围°C
WRN	K	±1.5°C	-40~+375	±2.5 °C	-40~+333
		±0.004ltl	375~1000	±0.0075 ltl	333~1200
WRM	N	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004 ltl	375~1000	±0.0075 ltl	333~1200
WRE	E	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~800	±0.004 ltl	333~900
WRF	J	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~750	±0.004 ltl	333~750
WRC	T	±1.5°C	-40~+125	±1°C	-40~+133
		±0.004 ltl	125~350	±0.0075 ltl	133~350

7、接线盒形式
8、型号命名方法
9、型号及规格
10、接线方式
 11、防水式选型一览表
      公司还可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计；

产品型号	分度号	温度范围 ℃	热响应时间	保护管材料	规   格(mm)
					d	L
WRM-130 WRM2-130	N	0-800	<90S	1Cr18Ni9Ti	?16	150 200 250 300 400 500 750 1000 1500 2000 2150
		0-1000		0Cr25Ni20
WRM-130G WRM2-130G		0-800	<24S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRN-130 WRN2-130	K	0-800	<90S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRN-130G WRN2-130G		0-800	<24S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRE-130 WRE2-130	E	0-700	<90S	1Cr18Ni9Ti
WRE-130G WRE2-130G			<24S
WRC-130 WRC2-130	T	0-350	<90S	1Cr18Ni9Ti
WRC-130G WRC2-130G			<24S
WRF-130 WRF2-130	J	0-600	<90S	1Cr18Ni9Ti
WRF-130G WRF2-130G			<24S
WRM-131 WRM2-131	N	0-800	<120S	1Cr18Ni9Ti	?20
		0-1000		0Cr25Ni20
WRM-131G WRM2-131G		0-800	<24S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRN-131 WRN2-131	K	0-800	<120S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRN-131G WRN2-131G		0-800	<24S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRE-131 WRE2-131	E	0-700	<120S	1Cr18Ni9Ti
WRE-131G WRE2-131G			<24S
WRC-131 WRC2-131	T	0-350	<120S	1Cr18Ni9Ti
WRC-131G WRC2-131G			<24S
WRF-131 WRF2-131	J	0-600	<120S	1Cr18Ni9Ti
WRF-131G WRF2-131G			<24S
