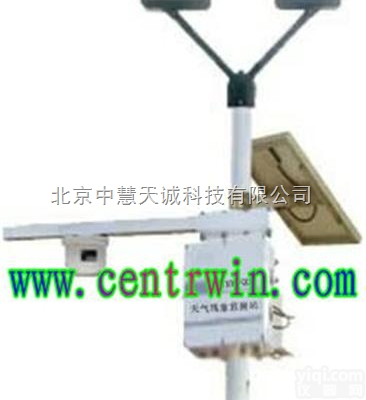

ZH1680 ZH1680天气现象监测站

产

   BYTD-QDP天气现象监测站主要监测各类降雨、降雪、冰雹、大雾等天气现象。该系统可广泛用于航 空、航海、高速公路等交通运输，地球气象研究、城市环境改善和沙尘暴监测治理等领域。

该系统以TYD-ZS1天气现象监测仪为核心，配以粒子滴谱分析仪，可以测量各种类型的降水，包括雨、雨夹雪、冰雹、雪、混合降水和大雾的精确量值和形态及速度。通过对空气中粒子的种类、大小、速度指标的测量，分析给当前天气现象实况。尤其适合交通领域的天气现象的实况监测和预警。该系统模块化设计、独立生产，采集、通信、控制智能一体化集成，可以实现野外无人自动工作。该站型可针对不同的具体环境要求提供多种结构组合方式。其配套软件还可对采集要素进行数据存储，实时查看，下载数据文件，对站点进行各项参数的设置、修改、数据后期分析处理等功能。



产品特点

? 可实现免维护、全天候无人监测

? 输出全类型降水量和能见度

? 输出雨、雪、冰雹、大雾等形态识别

? 输出WMO天气现象码

? 采集、通信、控制智能一体化集成

? 走时精度：＜30秒/月

? 免调试与校准

? 支持多种加密方式，密间隔为1分钟

? GPRS(CDMA)/SMS/专网等通信方式

? 交流/太阳能供电、野外全自动工作

? 天气现象监测系统软件



系统指标

工作环境：- 50～+50℃、 0～RH

可 靠 性：平均无故障时间>6000小时

防护等级：IP65，防雷击、防电磁干扰、防盐雾腐蚀



典型应用

    公路、铁路的大雾或天气现象多发地点实时监测。



核心组成

BYTD-ZS1天气现象监测仪+ Parsivel-EF粒子滴谱仪+数据采集分析软件+观测支架

粒子滴谱分析仪



基本描述



   粒子滴谱分析仪是一种采用现代激光技术的光学遥测系统。它可以测量各种类型的降水，包括毛毛雨、雨、雨夹雪、冰雹、雪和混合降水。数据获取和存储是通过一个快速的数字化信号处理器完成的。测量的基本参数为粒径和速度，由此推导出粒径分布、降水量、能见度、降水动能和降水类型等。可对天气雷达进行校准，实现复杂的降水过程分析，分析监测点的降水影响，建立高性能的洪水早期预警系统。



产品特点

? 的消光测量方法与前散射技术的结合；

? 使用无需维护的激光技术，操作快速、不间断；

? 的性价比；

? 具有防雷功能和自动加热功能，在所有的环境和气候条件下都很可靠；

? 通过软件命令，低供电和加热运行；

? 准确的雾及降水量与强度测量；

? 可以识别所有的降水类型，包括融化层的混合降水；

? 使用两维的粒径和速度分布分析复杂的降水过程；

? 专用的测量头可以防止水滴溅落在传感器头上引起的副光谱；

? 变送器和接受器的设计非常，不会有捕捉降水的困难。品简介:

基本原理



   Parsivel-EF 使用激光散射进行降水与雾的测量。传感器的变送器单元可以产生一束水平光，接收器单元可以将这束水平光转换成电子信号，在测量区域内的任意位置，当空气颗粒物降落穿过光束时，信号会发生变化。 亮度变暗的程度反映空气颗粒物粒径的大小，根据信号的持续时间推导出下降速度。Parsivel-EF采用激光散射接收，接收平行光测量降水天气现象，另一束用来测量雾能见度。

 典型应用

 ? 全类型降水滴谱：

测量各种类型的降水，包括毛毛雨、雨、雨夹雪、冰雹、雪和混合降水。

? 天气现象：

当前的天气和降水类型（雨、小雨、雪、冰雹和雨夹雪）可以根据WMO建立的天气代码进行区分。无论在何种天气状况下，Parsivel都可以确定水气凝结体的类型、数量和组成。

? 雾与能见度:

Parsivel-EF 通过测量空气中的雾粒子的种类、大小、速度指标可以确定当前大气能见度状况。可以应用在交通领域用以预防和避免交通事故以及改善交通状况。

技术指标
