产品信息

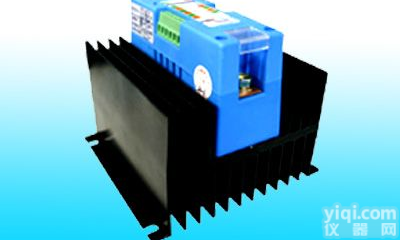

希曼顿ZAC28U三相过零调功器又称三相固态继电器模组。它操作简单，易于维护，体积小重量轻。可更换的三只固态电器，避免了一体化模块危险集中的缺点。欧式风格的安全防尘结构，外观大方。红蓝色LED灯，工作状态一目了然。插片式散热器比普通散热器的散热效率高30% 。内置的阻容吸收器(RC回路),可提高在工业现场的YZ变频器干扰能力，并降低开通电流对固态继电器冲击。其它功能还包括：散热器的超温报警及输出，风机自动启动，可控制工业的阻性负载。
一． 主要技术指标：
１ 输入: 24V/12V±10% 直流或脉冲输入 隔离电压：> 2000VDC 驱动电流 < 30mA
2. 结构：内部有三个串联SSR或二个串联SSR
3. 阻容吸收器(RC回路) 0.1μF 47Ω
4.风扇工作方式: 1) 直通 2) 自动 超过50℃风机自动启动 控温精度±5℃
5. 超温保护: 80℃超温 禁止输出 超温解除后自动复位 测温精度±5℃
6．状态指示灯：绿灯亮 ：控制正常 红灯亮 ：超温报警 注：本装置是利用仪表的PWM控制信号，状态灯闪烁属正常。
7．超温报警输出指示：光隔离晶体管（ＯＣ门）驱动电流：< 20mA （需外配 ５～２４VDC）注：配希曼顿XK4四路继电器
8．电流容量及固态继电器电流 : 40A（Z80A-3）、60A （Z100A-3）80A（Z160A-3）120A（Z200A-3）150A(Z220A-3)。
二. 安装及使用须知:
l 本电力调整器是壁挂式，工作环境温度：0℃～+55℃，工作环境相对湿度：* 90%。
l 需垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性无可燃性的环境中。
l 工作电流 >30A,需采用强制风冷。高温高湿以及海拔大于1000米，应降额使用。
l 装置过热保护后，如要再运行，需排除故障后，再送电运行。
三. 初步调试：
参照图接线，先用100～200W灯泡假负载，将仪表置手动方式。此时，负载电压应在开关电压范围内通断。
常见故障排除：无控制信号不接负载时，R-U 、S-V、T-W间 三个固态继电器间的阻值，用万用表测量分别 >500KΩ，当调节器输出时，用万用表测量R-U、 S-V、T-W三个固态继电器间的阻值 应<10KΩ（以上数据仅供参考）。,若SSR毁坏，无更换整机的必要.打开机壳，可更换单只毁坏的SSR。紧急情况下，两相控三相是可用的。继电器型号，参见标Pai。
