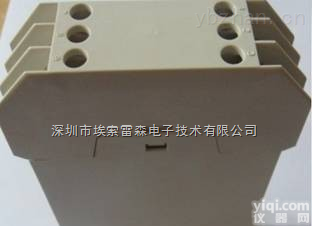

0-10V或0-5V转0-10KHZ转换器,脉冲变送器 0-10V或0-5V转0-10KHZ转换器,脉冲变送器

产品信息
0-10V或0-5V转0-10KHZ转换器,脉冲变送器 (深圳埃索雷森)信号转换器厂家直销，了解更多详细技术资料请登录
主要特性
l        将直流电压或电流信号转换成单位脉冲信号。
l        精度等级：0.1级、0.2级。产品出厂前已检验校正，
用户可以直接使用。
l        国际标准信号输入:0-5V/0-10V/1-5V等电压信号,
0-10mA/0-20mA/4-20mA等电流信号。
l        输出标准信号：0-5KHz/0-10KHz/1-5KHz等。
l        全量程范围内极高的线性度（非线性度<0.1%）
l        信号输入/输出/辅助电源，3KVDC三隔离
l        标准DIN35安装
产品概述：
    DIN35安装的电压电流转频率信号变送器是把输入的模拟电压电流信号转换成线性变化的频率信号输出，输入端加入嵌压电路，对输入过压信号进行嵌位，采用电流模式转换成频率信号，相比较有更高的抗干扰性能，内部有调零电位器与调满度电位器，可以拆开外壳可以进行微调，方便在工业现场的应用，通过高速光耦隔离，输出有两种型式一种是50%占空比的脉冲信号输出，一种是集电极开路NPN三极管输出的。
    导轨式产品外部的输出电源端子不能短路。
型号及定义
DIN 11     IPO - U(A)□-  P□-  F□

输入额定电压U（或电流A）值


辅助电源P


输出F


 U1： 0-5V


A1：0-1mA


P1： DC24V


F1：0-5KHz   (5V电压脉冲)


U2：0-10V


A2：0-10mA


P2： DC12V


F2：0-10KHz  (5V电压脉冲)


U3：0-75mV


A3：0-20mA


P3： DC5V


F3：1-5KHz   (5V电压脉冲)


U4:0-2.5V


A4：4-20mA


P4： DC15V


F4：0-5KHz   (集电极开路)



P5：用户自定义


F5：0-10KHz  (集电极开路)



F6：1-5KHz   (集电极开路)



F7：用户自定义


UZ:用户自定义


AZ：用户自定义


产品选型举例

 例1：输入：0-5V


辅助电源：24VDC


输出：0-5KHz


产品型号：DIN 11 ISO-U1-P1-F1


例2：输入：4-20mA


辅助电源：5VDC


输出：0-10KHz


产品型号：DIN 11 ISO-A4-P3-F2


通用参数

精   度 ---------- 0.1% ，0.2%


隔    离  ---------- 信号输入/输出/辅助电源


辅助电源---------- DC5V、12V、24V


绝缘电阻  ---------- ≥20MΩ


工作温度---------- -25 ~ +70℃


耐    压  ---------- 信号输入/输出/辅助电源


工作湿度---------- 10 ~ 90% (无凝露)


3KVDC，1分钟，漏电流1mA


存储温度---------- -45 ~ +80℃



存储湿度---------- 10 ~ 95% (无凝露)




输入参数



输出参数


输入项目


输入阻抗


电源损耗


输入过载能力


输出项目


输出参数


响应时间


0-5V


﹥100KΩ


<2W


1.2倍额定：连续


F1：0-5KHz  (5V电压脉冲)


高电平:3.0-5.5V


低电平:0.5V以下


≤50mS


0-10V


F2：0-10KHz (5V电压脉冲)


0-1mA


TYP：250Ω


F3：1-5KHz  (5V电压脉冲)


0-10mA


TYP:100Ω


F4：0-5KHz  (集电极开路)


DC30V，100mA（电阻负载）


0-20mA


F5：0-10KHz (集电极开路)


4-20mA


F6：1-5KHz  (集电极开路)
