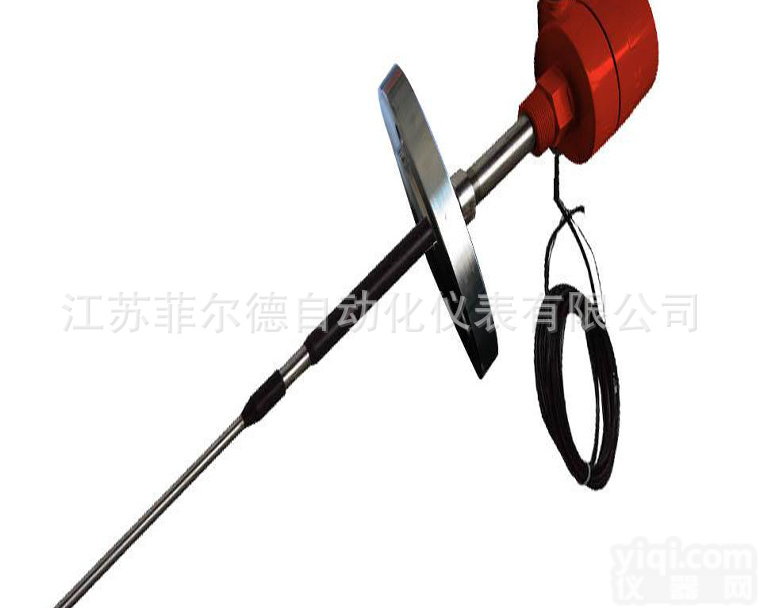

产品描述：
UCG-3023智能电容物（ 液） 位计是利用先进的射频电容检测技术，辅以工业级范围测量系统温度漂移补偿技术, 气(汽)、物( 液) 相介质介电常数变化自动补偿技术制作而成。它是专为工业环境下气( 汽) 相介质和物( 液) 相介质介电常数变化均较大的溶性介质液位、粉料、颗粒料位等测控场合设计制作。
本产品经国家仪器仪表防爆安全监督检验站（ N E P S I ） 认证。本质安全型防爆标志
为E x i a I I C T 6 / T 5 ,可用于相应爆炸性危险场所。
工作原理
利用物（ 液） 位变化与其对测量探极产生的电容变化之间的关系， 将检测的电容变化经测量系统温度漂移补偿，物(液)、气（汽）两相介质介电常数变化补偿后通过专用模式系统软件运算处理，输出与物（ 液） 位变化成正比的两线制4 ～ 2 0 m A 模拟电流环及四组S P S T ( N O ) 固态继电器触点。
技术特点
1、两线制电流环，测量系统与电流环隔离；
2、测量系统温度飘移自动补偿；
3、能够对物(液)相介质介电常数变化、气（汽）质介电常数变化同时进行自动补偿，无需现场标定；
4、经C E 认证的良好的电磁兼容特性；
5、连续测量液位、料位；
6、极优的线性测量， 更小的分辨测量单位；
7、低功耗、无可动部件、精良工艺保证；
8、耐高温、高压、强腐蚀；
9、中文操作环境， 轻松整定， 带自诊断。
技术指标
工作电压： Z大：30V
Z小：18V(CAP-3023-R，输出3.5mA时)
15V CAP-3023-S,输出3.5mA时)
10V(输出22mA时)
电 流 环：两线制3.5mA ～ 22mA
故障报警电流：3.5mA或22mA 可设定
隔离性能：测量系统与电流环隔离
防爆等级：ExiaIICT6 （-40℃～70℃）
ExiaIICT1~5 （-40℃～85℃）
防爆参数：
电源输入：
Ui=30V,Ii=100mA ,Pi=0.75W
Ci=100pF,Li=10uH
固态继电器（每组）：
Ui=30V,Ii=100mA,Pi=0.75W
Ci=150pF,Li=10uH
测量范围：0～8米
测量周期：0.5秒
分 辨 率：0.02mm
温度漂移：±0.5mm (-40℃～85℃)
工作压力：6MPa Max
线性偏差：±(1+0.05%FS) mm
固态继电器（CAP-3023-R）：
配 置：四组SPST（NO）固态继电器
负载电压：220V AC/300V DC(非防爆场所)
30V DC/AC (防爆场所)
负载电流：100mA （-40℃～40℃）
50mA （-40℃～85℃）
报警模式：“开、关报警”可选
五种报警模式独立可选
延 时：1～60秒，可独立编程
介质温度：-150℃~150℃
环境温度：-40℃～85℃ （ExiaIICT1-T5）
-40℃～70℃ （ExiaIICT6）
存储温度：-55℃～100℃
通讯协议：HART
防护等级：IP65
电磁兼容：通过CE认证
关联设备：CAP-3000S手操器
典型应用
各种常压、低压锅炉、热水器、罐、蒸发器的液位测控。
、液态CO2 液位测控。
液态聚丙烯、聚乙烯液位测控。 |
