JH-SSR-LYL-40 压力表校验器 压力表氧气表两用校验器

压力表校验器 压力表氧气表两用校验器  型号：JH-SSR-LYL-40

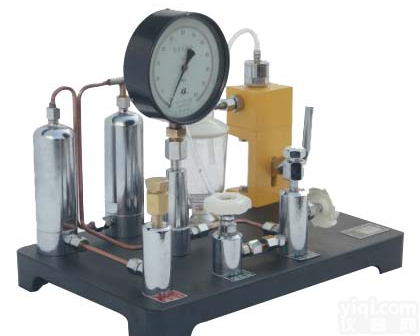

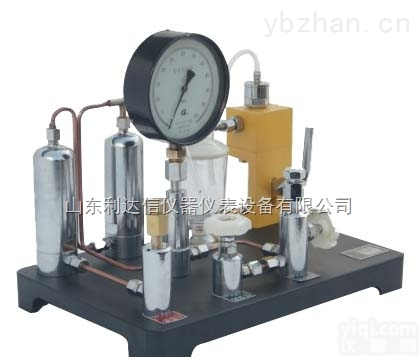

JH-SSR-LYL-40压力表校验器
JH-SSR-LYL-40压力表校验器是实验室、工厂、大专院校理想的工具表，并可作为中高等精度压力测试的标准表对一般压力表、精密压力表、压力变送器氧气表和其他禁油类压力表检定工作较为理想和实用的计量设备。
JH-SSR-LYL-40压力表校验器说明：
一、主要用途
本校验器采用双杠杆作用下的手动柱塞泵造压，操作轻便省力；仪器自身设置有二级油水隔离设置，结构合理，布局整齐，性能稳定，安全可靠；是各级计量部门及厂矿企事业单位进行压力表，氧气表和其他禁油类压力表检定工作较为理想和实用的计量设备。
二性能和技术指标
1.     工作介质：清洁的仪表油或变压器油。
 2.强度和密封性能：
   本校验器在充分排除空气后，加压至表(一)所规定的试验压力，进行十分钟的强度和密封性试验，从第六分钟起，五分钟内压力下降值不大于表(一)中规定
表  一

校验器型号	试验压力	五分钟压力下降值
LYL－40	50MPa	2MPa
LYL－60	75MPa	3MPa

 3.工作压力密封性能：
按表(二)规定的试验压力逐级加压，在每一级负荷停留一分钟，其压力下降值不得超过该级负荷的1%(不包括反弹值)
表  二

校验器型号	试验压力
LYL－40	8MPa、16MPa、24MPa、32MPa、40MPa
LYL－60	10MPa、20MPa、30MPa、40MPa、50MPa、60MPa

三、结构原理
 本校验器根据帕斯卡原理，采用油水分离法，通过两级油水分离装置，校验氧气表、压力表，管路分油管路和水管路传递压力，水管路中被校氧气表接头专作检定氧气表及其他禁油类压力表用，油管路中接头作连接标准压力表和被校压力表用。
