气动高真空蝶阀

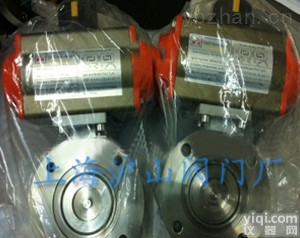

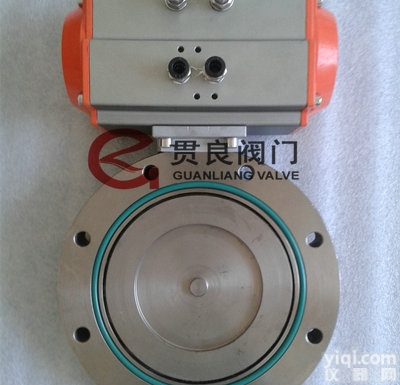

上海意威阀门专业生产气动高真空蝶阀 GIQ-AB型系列气动高真空蝶阀
GIQ-AB型系列气动高真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动，从而达到接通或切断真空管路中气流的目的。是目前一种新型的气动执行器控制的气动真空蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。 适用的工作介质为空气及非腐蚀性气体。
 主要技术性能 |
| |
适用范围(Pa) | 2x105～1.3x10-5 | 阀门漏率(Pa.L/S) | ≤1.3x10-6 | 介质温度（℃） | -25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶) | 气源压力（MPa） | 0.4～0.6 | 法兰标准 | GB/T6070 | 安装位置 | 任意 | 控制电路 | 标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 | 信号反馈 | 标准出厂：阀位指示器
特殊指定：微动开关；智能型4～20mA DC | 气缸可选 | 标准出厂：双作用式
特殊指定：单作用式（有弹簧返回）
可选常开或常闭 |
|
| |
| 连接及外形尺寸 |
| |
型号 | 通径(DN) | ΦD | ΦB | H | A | L | W | n-ΦC | GIQ-50AB | 50 | 110 | 90 | 206 | 26 | 164 | 105 | 4-Φ9 | GIQ-63AB | 63 | 130 | 110 | 217 | 32 | GIQ-80AB | 80 | 145 | 125 | 247 | 190 | 124 | 8-Φ9 | GIQ-100AB | 100 | 165 | 145 | 257 | 8-Φ12 | GIQ-12B | 125 | 200 | 175 | 273 | 35 | GIQ-150AB | 150 | 225 | 200 | 334 | 247 | 140 | GIQ-200AB | 200 | 285 | 260 | 391 | 45 | 302 | 165 | 12-Φ11 | GIQ-250AB | 250 | 335 | 310 | 467 | 50 | 372 | 198 | GIQ-300AB | 300 | 425 | 395 | 557 | 55 | 432 | 225 | 12-Φ14 | GIQ-400AB | 400 | 510 | 480 | 640 | 60 | 518 | 243 | 16-Φ14 | | | | | | | | | |
|
| 注：GIQ-600AB法兰连接为JB919标准 |
