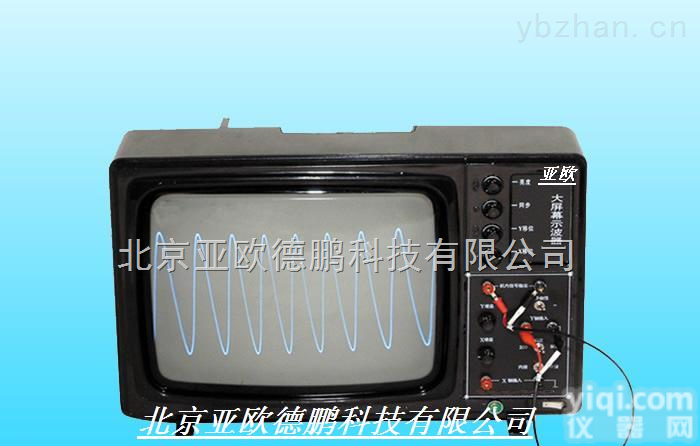

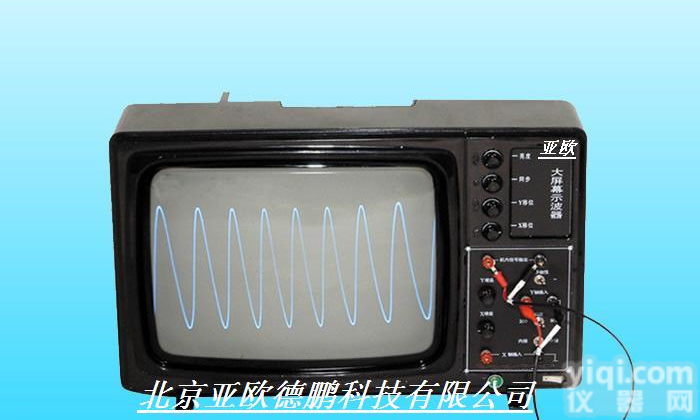

GSX-J2471型 大屏幕示波器 大屏幕示波器

大屏幕示波器   型号：GSX-J2471型
一、概述
GSX-J2471型大屏幕示波器是采用35CM黑白电视机显象管作示波器的显示屏，它具有显示屏幕面积大、亮度高、线性好、显示波形清晰等优点，是中学物理教学及电子实验室使用。
该仪器采用晶体管分立元件电路组成，并采用电磁偏转电路，全机均使用印刷线路板及组扎线工艺，元器件分布合理，使用极为方便、可靠。
　　二、主要技术性能
　　2-1、显示面积：270×220mm，中余辉。
　　2-2、Y轴灵敏度：200mVp-p/格　可调。
　　2-3、Y轴频响：20Hz～20KHz ＜5dB（幅度为10cm时）。
　　2-4、X轴扫描频率：20Hz～2500Hz　可调。
　　2-5、X轴灵敏度：100mVp-p/格　可调。
　　2-6、X轴频响：20Hz～2500Hz ＜5dB（幅度为18cm时）。
　　2-7、机内讯号：正弦波。
　　2-8、工作环境：a）温度：0℃～40℃。
　　　b）相对湿度：＜90%。
　　2-9、工作时间：连续8小时。
　　2-10、工作电源：220V，50Hz。
  2-11、外形尺寸：440×310×305mm3。
