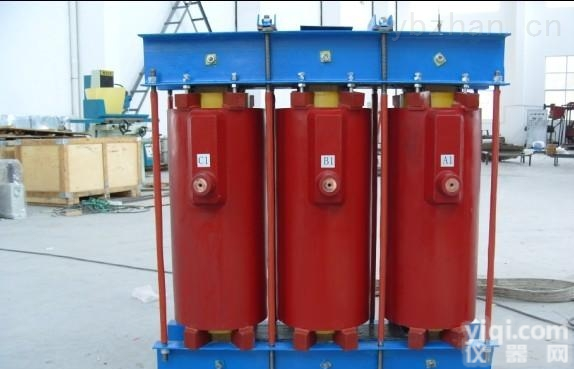

ZY-QKSG-2300/6 电抗器 电抗器 电抗器

电抗器 型号：ZY-QKSG-2300/6
一、 用途
    交流异步电动机在额定电压下起动时，初始起动电流是很大的，往往超过额定电流的许多倍（一般是5～7倍），为了减少起动电流，不使对电网造成影响，通常用降低电压的方法来起动交流异步电动机，常用的降压方法是采用电抗器或自藕变压器，交流电动机的起动过程很短（一般数秒钟至二分钟），起动后就将降压起动用的电抗器或自藕变压器切除。该产品是根据高压异步电动机的启动特性设计的，匹配电动机功率220～1400kW。二、 结构特点
    1.ZY-QKSG型干式铁芯起动电抗器的铁芯采用优质进口冷轧硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧板作为隔绝，并采用高温高强粘接剂，以保证气隙在电抗器运行时不发生变化。
    2.铁芯端面采用优质硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行中的噪音，并具有较好的防腐蚀性。
    3.线圈绕包式结构，线圈主绝缘采用玻璃纤维浸渍环氧树脂，热烘固化后在真空下浸以耐高温绝缘漆，该线圈不但绝缘性能好，而且机械强度高，能耐受电机启动时的大电流冲击和冷热冲击而不开裂。
三、 使用条件
    1.海拔高度不超过1000米。
    2运行环境温度为-25℃～+45℃。
    3.安装于户内无剧烈震动，无任何有害气体或粉粉尘的场合，无易燃易爆物品。
    4.当起动时间满2分钟（一次或数次之和），应冷却6小时才可再次起动。
四、 性能参数
    1.耐温等级达到F级（155℃）。
    2.干式铁芯起动电抗器损耗低于油浸电抗器的损耗。
    3.干式铁芯起动电抗器的噪声不大于国家标准。
五、 型号说明
六、接线方式七、起动电抗器参数及外形尺寸

起动电抗器型号	起动容量 （kvar）	起动电流 （A）	每相电抗 （Ω）	电抗外形尺寸 （L×W×H）	被起动电动机
					型号	功率（kW）
ZY-QKSG-400/6	395	123	8.667	870×330×700	Y355-4	220
ZY-QKSG-450/6	445	139	7.669	870×340×730	Y355-4	250
ZY-QKSG-500/6	495	154	6.992	910×345×740	Y355-4	280
ZY-QKSG-550/6	555	173	6.162	930×350×760	Y355-4	315
ZY-QKSG-630/6	620	194	5.496	940×355×785	Y400-4	355
ZY-QKSG-700/6	700	219	4.868	960×360×800	Y400-4	400
ZY-QKSG-800/6	785	246	4.333	980×360×820	Y400-4	450
ZY-QKSG-850/6	855	267	3.993	1010×385×840	Y400-4	500
ZY-QKSG-1000/6	965	301	3.542	1030×385×880	Y400-4	560
ZY-QKSG-1100/6	1080	338	3.154	1090×390×905	Y450-4	630
ZY-QKSG-1250/6	1215	380	2.805	1105×390×920	Y450-4	710
ZY-QKSG-1400/6	1365	427	2.496	1120×410×970	Y450-4	800
ZY-QKSG-1600/6	1540	481	2.216	1140×410×1015	Y450-4	900
ZY-QKSG-1900/6	1845	499	2.469	1150×420×1060	Y500-4	1000
ZY-QKSG-2100/6	2040	552	2.232	1170×430×1095	Y500-4	1120
ZY-QKSG-2300/6	2275	615	2.003	1140×440×1120	Y500-4	1250
ZY-QKSG-2600/6	2545	688	1.791	1250×445×1145	Y500-4	1400
