LY-XM-200 表面形貌测量仪 表面形貌测定仪
- 型号：LY-XM-200
- 产地：北京
- 供应商：北京恒奥德科技有限公司
- 供应商报价： 1.00￥
- 标签：表面形貌测量仪 表面形貌测定仪 ,表面形貌测量仪 表面形貌测定仪 价格,表面形貌测量仪 表面形貌测定仪 厂家
产品信息

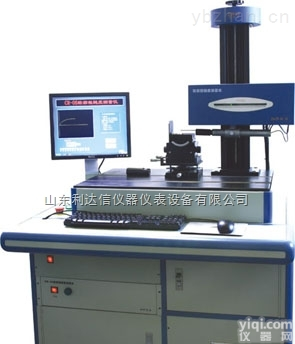

表面形貌测量仪 /表面形貌测定仪 型号：LY-XM-200
• X方向采用高精密滑动导轨作为水平移动的直线基准，导轨移动的距离采用高精度的光栅技术进行计量；
• Z方向立柱也采用高精密滑动导轨，并采用编码器进行测量，由电机-滚珠丝杠系统驱动；
• 可进行粗糙度和轮廓度的测量，可测量、驱动、计算、显示等，系统具有便携功能，可单独使用，灵活方便；
• 测量软件采用 Windows平台，采用国内新标准定义和评定，数学模型完整；
• 具有调整工作台可进行 Y向及各种摆角调整，用户可根据需要自由选择，调整使用方便，功能齐全；
• 测量参数多，可进行直线度、曲率偏差、双沟各种参数、平行差、高度等参数的测量，并可对机械件的表面形貌如粗糙度等严格按照国内标准进行测量。
• 测量精度高，差动电感传感器测量灵敏性可达 0.01μm以内，X向光栅灵敏性达0.5μm以内，Z方向可进行大量程高精度位移测量，精度达4μm；
• 测量控制部位多，不仅进行传统的 Z方向小位移测量和X方向的位移测量，还可进行Z方向的大位移测量；选用Y方向移动工作台可以测量零件的三维表面型貌。
• 采用微机控制，可手动或自动循环测量、自动消除安装误差、自动进行量程变换、直接显示所得形状及各种参数，并可打印输出，具有标准数据库存储数据。
部件名称 |
内容 | |
部件名称 |
内容 |
X方向移动
导轨类型
移动长度
直线精度
测量方式 |
高精度滑动导轨
200mm
0.5 μ m/100mm
光栅计数
|
Z方向移动(立拄)
导轨类型
移动长度
驱动方式
测量方式 |
高精度滑动导轨
400mm
滚珠丝杠
编码器
|
轮廓形状测量
传感器类别
测量范围
显示分辨率
相对误差
半径测量误差
|
高精度差动电感式
± 0.03mm，±0.5mm，±4mm
0.001μm,0.017μm,0.13μm 0.005FS
0.02-0.1 %
|
附 件
三维调整工作台
旋转工作台 |
水平、倾角、摆角调整
安装轴承 |
粗糙度测量
测量参数
测量范围
显示分辨率
粗糙度测量误差 |
GB3505规定所有参数
R a 0.01～10μm
65536:1
2%+4nm
|
Y 向移动台（选购） 导轨类型
移动长度
直线精度
测量方式 |
三维形貌测量用
滚动导轨
100mm
2 μ m/100mm
编码器 |
| 可测量参数 |
GB3505规定所有轮廓、波纹度和粗糙度参数，曲率半径、沟ZX距、锁口高、凸度、
对数曲线、球基面、沟位置等轴承专用参数。 |
| 硬件配置 | DELL品Pai机、液晶显示器、打印机 |
测量软件
软件平台
功能 |
windowsXP
根据被测工件情况自动选取、自动校正、自动分析，可手动或自动循环测量、自动消除安装误差、手动或自动进行量程转换、直接显示所得形状及各种参数，并可打印输出。可以根据用户要求增减分析处理软件。 |
