SH-HC-1201 埋入式应变计 应变计

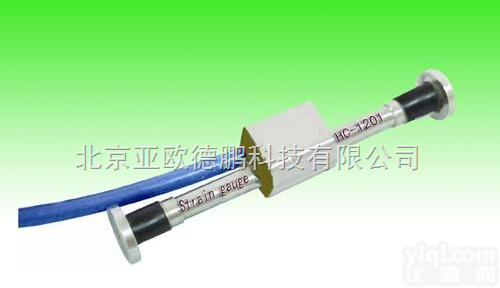

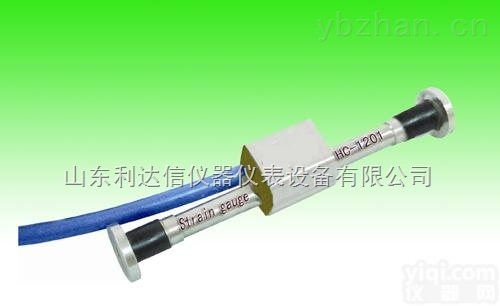

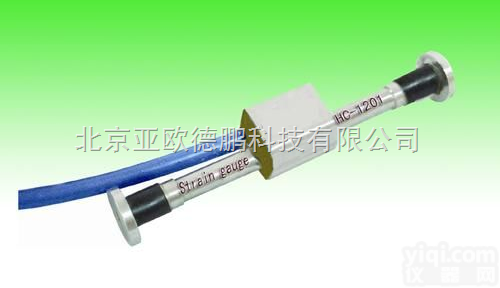

埋入式应变计 应变计 型号：SH-HC-1201
应用简介：HC型振弦式应变计适用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内部的应变量，并可同步测量埋设点的温度。加装配套附件可组成多向应变计组、无应力计、岩石应变计等测量应变的仪器。大弹模应变计主要用于高仓位混凝土连续浇筑，如地下连续墙、防渗墙、灌注桩等工程场合。振弦式应变计具有智能识别功能。

3.计算方法   应变计的一般计算公式： 　　　　   　　 　　　　　　　　εm= k△F + b△T = k(F - F0)+ (b -α)(T - T0) 式中：εm — 被测结构物的应变量，单位为10-6；         k — 应变计的测量灵敏度，单位为10-6/F；       △F — 应变计实时测量值相对于基准值的变化量，单位为F； 　　  △T — 温度实时测量值相对于基准值的变化量，单位为℃； F — 应变计的实时测量值，单位为F；   　　 F0 — 应变计的测量基准值，单位为F； b — 应变计的温度修正系数，单位为10-6/℃； α— 被测结构物的线膨胀系数，单位为10-6／℃。         T — 温度的实时测量值，单位为℃；        T0 — 温度的测量基准值，单位为℃

型号		量程		分辩率	温度范围	长（mm）
SH-HC-1201		3000με		1με	-20℃～+80℃	160 / 130
数据采集
序号	采集方式		所需设备
1	人工数据采集		通用读数仪
2	自动化数据采集		连接处理器挂接系统进行自动化数据采集
