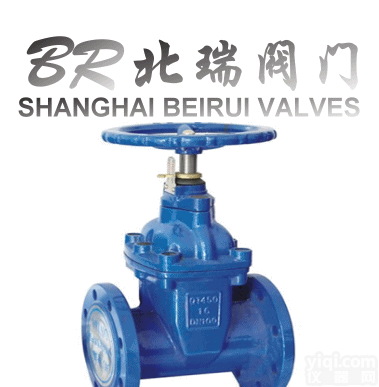

RVHX弹性座封闸阀

RVHX RRHX RVCX RVEX弹性座封闸阀
特点用途：
    弹性座封闸阀采用弹性阀瓣与阀体直接密封，利用橡胶的弹性变形达到补偿作用，达到良好的密封效果。平底式设计，确保较小的水头损失，防止杂物留存，该阀可以广泛地应用于建筑、消防、自来水、食品、医药、化工等行业。
性能特点：
整体包胶阀芯
    球墨铸铁骨架内外采用高性能橡胶EPDM进行整体包覆，阀芯的铜螺母与球墨铸铁铁骨架，采用特种工艺紧密连接为一体，贴合紧密牢靠，几何尺寸精确，密封弹性佳，彻底将阀芯金属与流体隔离，耐腐蚀。
平底式阀座
    弹性座封闸阀底部采用全流域直通式设计，等同于一直管道，不易堆积杂物，确保密封可靠，使流体畅通无阻。
自密封阀盖
    阀盖与阀体间采用自密封结构设计，在许用压力范围内，流体压力越高，密封越紧密。
特殊上密封
    阀杆与阀盖间的上密封结构，采用二只“0”形密封圈（NBR）设计，与传统闸阀的填料密封结构相比，道道密封紧密，磨擦阻力大幅减少。在阀门处于任何开度、有压力且具备阀杆安全锁定功能，确保在操作和维护过程中阀杆不会被压力冲出，避免造成人员伤害
结构轻巧
    紧凑的结构，使Z大工作高度较传统闸阀降低60mm-300mm以上，节省工程空间；本体采用球墨铸铁材料，重量较传统闸阀减轻约20％-30％，安装维修便利。

公称压力PN	1.0	1.6	Mpa
强度试验	1.5	2.4
密封试压	1.1	1.76
适用温度	≤100		℃
适用介质	水 污水等

食品级卫生要求
    阀体内部以环氧树脂涂装，阀芯内外表面以橡胶完全包覆，不会出现锈水或腐蚀现象可直接用于生活饮用水系统、食品医药行业。
性能规范                                     主要零件材料

零件名称	材料
阀杆	不锈钢
O型密封圈	NBR
阀盖	球墨铸铁 铸钢
阀杆螺母	铜合金
闸板	球墨铸铁衬胶 钢衬胶
阀体	球墨铸铁 铸钢
对开环	铜合金

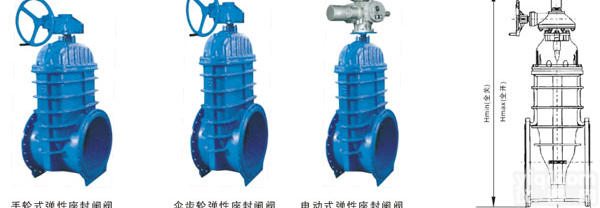

DN		50	65	80	100	125	150	200	250	300	400	500	600
L		178	190	203	229	254	267	292	330	356	406	457	508
RVHX暗杆手轮	H	325	360	390	430	460	540	600	740	800	1000	1250	1360
RVCX暗杆地下	H	350	370	400	440	470	550	620	750	830	1010	1260	1393
RRHX明杆型	H	374	398	429	524	721	736	942	1143	1325	1805	2120	2448
	H	322	332	350	420	581	581	736	893	1022	1380	1652	1866
RVEX 电动型	H	467	483	520	637	669	730	724	952	1013	1280	1444	1599

主要外形尺寸  法兰连接尺寸按GB/T17241.6 结构长度按GB/T12221-1989
