（一）系统概述

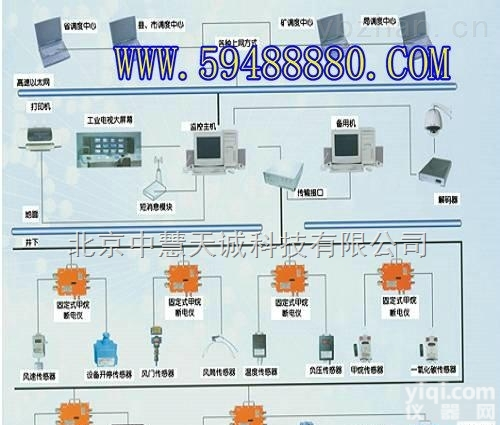

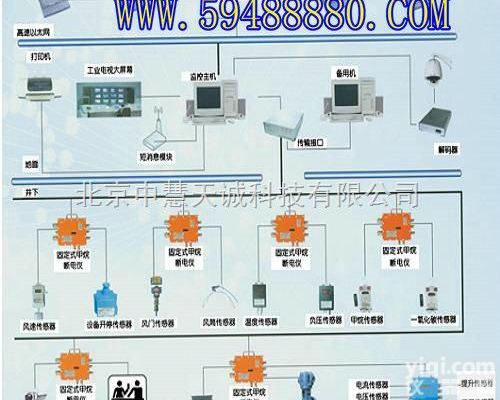

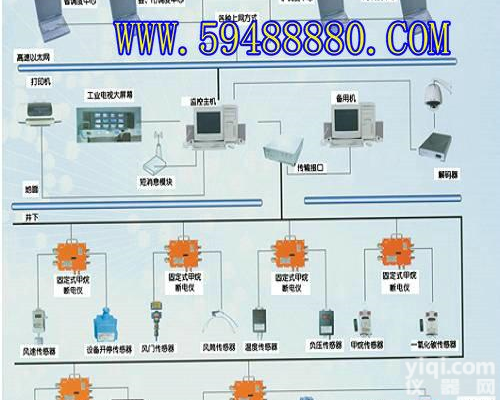

TSY/KJ76H 系统是集国内外煤矿监控技术优势并针对我国煤矿现状而开发的一套软、硬件结合的全矿井安全生产综合监控系统。具有功能齐全、软件丰富、可靠性高、操作使用方便、配置灵活、经济实用等特点，可全面监控矿井上下各类安全、生产及电力参数，可汇接多个安全与生产环节子系统，适用于各类大、中、小型及地方煤矿使用。其主要的特色是：
?TSY/KJ76H型系统是一套集环境安全、生产监控、信息管理、网络运用 , 多媒体工业图象监控等子系统的全网络化煤矿综合监控系统。系统具有动态模拟图显示、数据存储、报表统计、曲线显示、越限报警、打印等功能。
? 产品自配套性强，系列化齐全，性价比高，具有良好的开放性和可伸缩性，组态灵活，能够满足优化经济运行，售后服务有保障。
? 独特的三级断电和交叉断电能力（ZX站程控、分站控制和传感器就地断电）。有断电回馈信息比较，若异常有报警提示。
? 系统具有将矿务局内现有各种型号煤矿监控系统统一联网，在局内各矿实现信息集中远程共享的能力。可通过线、电信宽带网、局域网等形式，方便地进行全局、全市、全省范围的联网。
? 操作系统采用通用的 Windows98/2000/xp/2003 中文版操作系统，界面良好使用广泛。
? 系统具有网页查询功能，且具有发送短信息功能，能及时把有关数据发送到有关人员上。
（二）系统优点
? 一台主机可同时实时接收多达 255 个分站的数据，系统通讯速率快、误码率低，通过软硬件的统一改造，大大地减少了误报警出现的机率。
? 系统提供了强大的图形和数据表监测功能，实时数据曲线可监测多达 10 个传感器的即时变化情况，多种多样的数据表可按用户的不同需求来显示和打印实时数据。
? 系统按照传感器的数据变化情况来存储数据，极大地减少了冗余数据，使传感器的每一个细微变化都能够得以重现。系统的可按月度存储数据库文件，方便用户了的数据备份。系统还可按文本方式存储输出报警日志信息，用户只需打开相应日期日志文件就可看清报警详细情况。
? 系统提供详尽的数据统计报表功能，为传感器或报警原因分析提供了可靠的依据，用户可随时查询或打印所需日期和班次的报表数据。
? 系统提供动态模拟图监测功能，用户可定制各种各样的动态告警提示方式，便于用户监测。
? 系统可与各局域网或互联网连接，Z大限度的实现信息共享。 全矿范围内各类煤矿监控系统组网管理、与局计算机网络联网、与远程终端通过公用网联接 。 系统可利用各种网络连接进行数据传输，从低速的拨号网络到高速的光纤局域网络，通过系统的远程数据接收监测软件，矿井数据可以传输到任何网络可以连通的地方。
? 系统后台支持大型数据库，并通过 Web 方式发布监测数据，用户通过互联网登录数据监测网站，就可以进行安全生产数据监测。以各种表格、图形、监测图等多种方式显示作业监测数据。
（三）系统功能
1) 系统具有甲烷、风速、压差、一氧化碳、温度等模拟量监测功能及馈电状态、设备开停、风筒开关、烟雾等开关量监测和累计量监测功能。
2) 系统具有甲烷浓度超限声光报警和断电 / 复电控制功能。
3) 系统具有ZX站手动遥控断电 / 复电功能，断电 / 复电响应时间不大于系统巡检周期。
4) 系统具有异地断电 / 复电功能，断电响应时间不大于两倍系统巡检周期。
5) 系统具有自检功能。当系统中传感器、 4G -2000 矿用电源断电仪（含电源和分站）、传输电缆等设备发生故障时，报警并记录故障时间、故障设备，以供查询及打印。
6) 系统具有双机备份，并具有手动和自动切换功能。当主机发生故障时，备份主机投入工作，保证系统的正常工作。
7) 系统具有实时存盘功能。存盘内容包括：甲烷、风速、负压、一氧化碳等重要测点模拟量的实时监测值；模拟量统计值（Z大值、平均值、Z小值）；报警及解除报警时间及状态；断电 / 复电逻辑关系不符报警时间及状态；设备开停时间及状态；累计量值；设备 / 恢复正常工作时间及状态等。所有这些项目均可保存 3 年以上，并且当系统发生故障时，丢失上述信息的时间长度不大于 10 分钟。
8) 系统具有列表显示功能。模拟量及相关显示内容包括：地点、名称、单位、报警门限、断电门限、复电门限、监测值、Z大值、Z小值、平均值、断电 / 复电命令、馈电状态、超限报警、断电逻辑不符报警、传感器故障等。开关量显示内容包括地点、名称、开 / 停时刻、状态、工作时间、开 / 停次数、传感器状态等。累计量显示内容包括地点、名称、单位、累计量等。
9) 系统具有模拟量实时曲线和历史曲线显示功能。在同一坐标上用不同颜色显示Z大值、平均值、Z小值三种曲线。在一个屏上同时显示 4 个模拟量，并有时间标尺，可显示出对应时间标尺的模拟量值
10) 系统具有柱状图显示功能，以便直观地反映设备开停率。显示内容包括地点、名称、后一次开停时间和状态、工作时间、开机率、开停次数、传感器状态等，并设时间标尺。
11) 系统具有模拟动画显示功能。以便形象、直观、全面地反映安全生产状况。显示内容包括工艺流程模拟图、相应设备开停状态、相应模拟量数值等。为满足大型复杂生产系统的需要，系统具有漫游、总图加局部放大、分页显示等功能。为便于使用模拟图，除具有一幅显示全矿概况总图外，还划分出多个系统图，例如：通风安全系统模拟图、轨道运输系统模拟图、胶带运输系统模拟图、提升运输系统模拟图、供电系统模拟图、排水系统模拟图、巷道布置图、避灾路线图等。
12) 系统具有系统设备布置图显示功能，以便及时了解系统配置、运行状况，便于维修管理。显示内容包括传感器、执行机构、 4G -2000 矿用电源断电仪（含电源和分站）和电缆等设备的名称、位置和运行状态等。以上信息可 分屏显示 。
13) 系统具有报表、曲线、柱状图、模拟图、初始化参数等召唤打印功能，以便于报表分析。
14) 系统具有人机对话功能，以便于系统生成、参数修改、功能调用。
15) 系统具有抗干扰措施，以防止架线电机车火花、大型机电设备启停等电磁干扰影响系统正常工作。
16) 系统具有初始化参数掉电保护功能， 4G -2000 矿用电源断电仪（含电源和分站）停电后，初始化参数不丢失。
17) 系统具有工业电视图像多媒体功能，以便于提高信息的利用率。
18) 系统具有网络通讯功能。以便于各级领导及上级主管部门对监控信息的利用。
19) 系统能根据需要向有关领导上发送相关报警、断电等信息的短信。
20) 系统具有防雷击、静电功能。
（四）TSY/KJ76H 矿用监控系统技术参数
系统容量 255 台分站级设备
传输速率 1200bps
传输方式 基带半双工； R485 串行通讯
地面ZX站到分站之间无中继Z大传输距离 不小于 15km
分站到传感器之间的Z大传输距离 2km
模拟量传感器信号 : 200 ～ 1000Hz 及其它非标准制式信号
开关量传感器信号 : 0-5mA ，无电位接点
供电 : 地面ZX站为 AC220V ，井下设备为 AC380V 或 AC660V
保留历史记录时间：三年（视硬盘容量大小）
