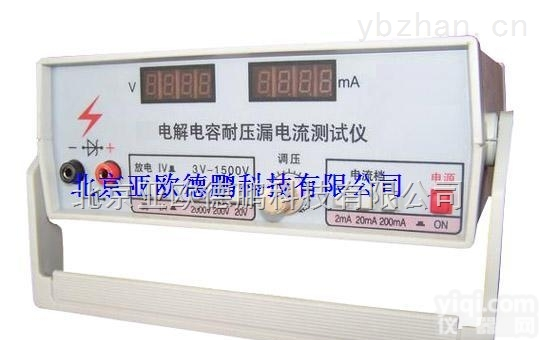

DP-YZ 电解电容耐压漏电流测试仪/电容耐压漏电流测试仪

产品信息
电解电容耐压漏电流测试仪/电容耐压漏电流测试仪 型号：DP-YZ本仪器主要用于测试电解电容耐压漏电流，还可以用于各种电器、绝缘电阻、二极管、三极管、稳压管，以及其它难以用万用表测试出的高压元件。本机设有稳压电源输出，供维修使用。



技 术 参 数



1、 测试电压： DC 3－1500V

2、 电压精度： ±4％

3、漏电流范围： 0－2mA 0－20mA 0－100mA

4、显示方式： 全数显

5、体 积： 220 x 210 x 75mm

6、重 量： 约3.5gk

7、功 耗： 20W

8、电 源： 220V±20％



使 用 方 法

(1)电解电容耐压测量：按下本仪器电源开关“ON”键，根据电容器上的标称电压，适当选择电压量程开关，（如100uf/25V电容，选择3－200V档，电压调到约标称电压的1.5倍40V左右），按下电流开关键“0－200mA”，被测的电容插入插孔中，正极对正极，抬起“IV”开关键，再按“测”键，等电压稳定后，电压表上的读数即是该电

容器的耐压值。

(2)电容漏电流的测量：根据电容容量的大小，选择电流量程键，电容容量越大，电流档选择越大，适当选择电压键，（如470uf/50V电容），选择“3－200V”的档，电压调节到50V，电流档选择“0－20mA”键，“IV”键按下，再按“测”键。一个良好的电容有多少漏电流？仅供参考：纸质电容、云母电容、涤沦电容、聚脂电容等，一般显示没有漏电流，50uf以下的电解电容，应显示低于25uA漏电流，50－500uf显示低于50uA漏电流，500－1000uf低于100uA漏电流，1000－10000uf显示低于500uA漏电流。

(3)稳压管的测量：选择电压量程键，从低档到，电流档选择0－2mA，“IV”键抬起，稳压管插入插孔中，管子正极对负，负极对正，再按“测”键，调节电压，观测电流表，应显示在1mA左右，电压表上读数即是该管的稳压值。

(4)三极管、二极管耐压测量：选择电压量程键，从高到低，电流键选择0－2mA，“IV”键抬起，被测的管子插入插孔中，二极管正极对负，负极对正，NPN三极管集电极对正，发射极对负，按“测”键，调节电压，如电流表上有数值，则电压表上的读数即是该管的耐压值。

根据电解电容器的技术参数可知，电容器漏电流uA，在+20℃ ±5℃时应不大于Ib=KCU。Ib为漏电电流uA，C为标称电容量uF，U为额定直流工作电压，K为系数+20℃ ±5℃时为0.03，一般电容不大于该计算值的5倍。

铝电解电容漏电电流在常温下应不大于该计算公式（Ib=KCU）的3倍。

附件： 鱼夹子一副



本仪器因有高压，请注意安全！
