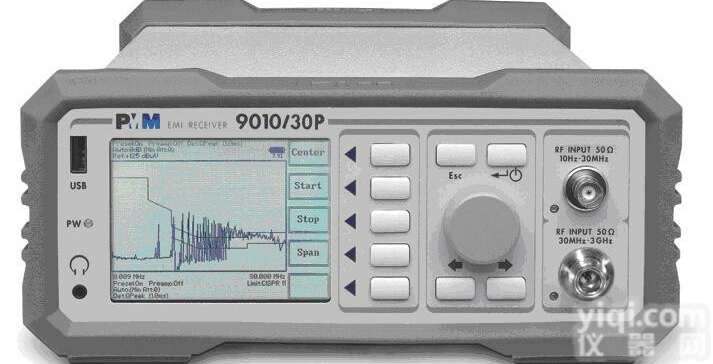

PMM9010 全数字式全兼容测量接收机PMM9010

产品信息

全数字式全兼容测量接收机PMM9010
全兼容，并对满足CISPR16-1-1标准新更新提供终身质保
世界首台全数字式测试接收机
频率范围10Hz～30MHz，（可扩展至3GHz / 6GHz）
满足民用标准和标准测试
免维护；免调校
可使用内置锂电供电，用于现场测试，以及提供完全的隔地
JZGX和方便操控的全兼容民用和标准数字式接收机
产品特点：
1：经典的30 MHz上限的 EMI数字接收机是整个发射测试系统的发展平台和核心处理器。 通过直接的模数转换和混频计算实现了关键部件的免校准，具体如RBW滤波器，检波器，解调等，与此同时射频输入端由内置JZ的射频信号发生器进行信号自校准。
  2：主机结构简单紧凑，轻便: 仅为 4kg，（高频扩展单元9030和9060也仅有约2 kg，并均可由内置锂电供电）。
 3：硬件和韧件设计遵循现行的EMC标准要求, 并已做好应对将来标准更新的升级准备。
 4：可扩展功能强大的喀呖声分析模块，完全满足新的CISPR技术指标要求, 有单通道(内置)或者4通道(外置)可选。
 性能优点：
1：频率范围覆盖 10 Hz 至 30 MHz；并可扩展至 3 GHz，6 GHz。
2：全兼容新 CISPR 16-1-1标准要求；包括RMS-AVG检波器、APD检波器, 喀呖声测试，等。
3：满足测试频段内的商业民品或者军品EMC标准。
4：已含所有CISPR滤波器，可选MIL RBW滤波器。
5：内置前置放大器 (所有主机)和脉冲限幅器 (仅PMM 9010主机)
6：免于频繁的校准和维护；快速的售后服务
7： 的射频特性
8；内置跟踪信号发生器，10Hz～50MHz
9：多种功能模式: 扫频, 频谱分析, 标量网络分析, 手动调谐。
 10： 智能检波功能: “生产率推进器” 奇迹般地提高测试的速率
11：灵活、易用于各种类型的测试，可单机测试、整合入系统测试以及电脑控制测试等。
12：和高频扩展模块选件之间使用光纤连接
13：天线和接收机之间无需同轴线缆连接
14：接收机核心部件不会老化 (RBW滤波器, 检波器, 混频器, 本振等) 保证了测试精度的长期性
 15：极其快速的售后服务，若出现故障只需更换厂家校准过的新模块即可。
16：高性价比
16.1:自带内存可存储标准、自定义限值和校准参数: 天线系数、线缆损耗和探头校准因子等。
16.2手动, 半自动和全自动测试程序可选.
 ● 新标准要求的所有测试，如 Click（选件）,RMS-AVG， APD等，都由内设程序全自动完成测试。
16.3交流和电池供电，提供了极大的灵活性
16.4所有测试耗时极其短。

17:极其低的固有测试不确定度：相对于模拟接收机有不可比拟的优势

模拟接收机和数字接收机测试不确定度的比较
输入参数
模拟接收机不确定度分量 （典型）dB
PMM 9010 不确定度分量
接收端读数固有误差
±0.1
等同或优于

衰减：
天线 – 接收机
线缆
接口


±0.1
待定，但存在
待定，但存在


等同
无
无

接收机修正
正弦波
脉冲幅度响应


脉冲重复频率响应


±1.0
±1.5
±1.5


优于
优于
优于

匹配失衡：
天线 – 接收机
天线 – 线缆
线缆 – 线缆


+0.9/-1.0
待定，但存在
待定，但存在


等同
无
无
线缆 – 天线平衡（或其他转换器如电磁钳）
±0.9
优于
线缆对地耦合
待定，但存在
无
老化
±0.1
等同或优于
18:独特的光纤传输降低背景噪声
    天线与接收机之间通过传统的同轴线缆连接 (蓝色曲线)；PMM 9030扩展模块直接连接到天线后面，并通过光纤将信号传到暗室外与 PMM 9010连接 (粉色曲线).
    这种独特的光纤传输方式至少表现出两个优势：1）减少了线缆损耗；2）避免了同轴线缆的信号耦合现象。总体降低了测试的不确定度。
 PMM 9010技术参数： CISPR16-1-1全兼容

频率范围
10 Hz ～ 30 MHz
频率分辨率
0.1 Hz
测量精度
< 1 ppm
射频输入
50 Ω , BNC 母口.
VSWR
10 dB RF att.
< 1.2
0 dB RF att.
< 2
衰减
0 dB -35 dB (5dB 步进 )
脉冲限幅器
内置 ( 可调用 )
前置放大器
20 dB ( 预选器后，可开关 )
Z大输入电平 ( 设备无损坏 )
正弦交流电压
137 dBμV (1 W)
脉冲频率密度
97 dBμV/MHz
预选器
低通滤波器
< 9 kHz
( 一个低通和六个带通滤波器 )
9 kHz ～ 150 kHz
150kHz ～ 500 kHz
500kHz ～ 3 MHz
3 MHz ～ 10 MHz
10 MHz ～ 20 MHz
20 MHz ～ 30 MHz
IF 带宽
( 可通过升级韧件（ FW ）增加其他带宽 )
3dB
3, 10, 30, 100, 300 kHz
6dB
0.2 和 9 kHz (CISPR 16-1-1 )
10, 100 Hz; 1, 10 kHz (MIL-STD-461) （可选）

(100 kHz, 1 MHz MIL-STD-461 ， 当连接 9030 或 9060 时 )
噪声电平
前置放大器开
9 ～ 150 kHz
< -8 dBμV (QP)
(200 Hz BW)
< -15 dBμV (AV)
150 kHz ～ 30 MHz
< - 4 dBμV (QP)
(9 kHz BW)
< - 10 dBμV (AV)
检波器
Peak, Q-Peak, AVG, RMS,RMS-AVG, C-AVG APD
智能检波功能
EMI 软件里所有检波器

可同时并行测试
测试时间
（驻留时间）
默认设置为自动执行 CISPR 16-1-1 设置；
1ms ～ 30s. 可调
显示单位
dBm, dBμV ( 软件可显示 dB μ A, dBpW, dB μ V/m, dB μ A/m )
显示动态范围
80 、 100 、 120dB 可调
单机的显示及测试功能
标记功能：标峰值 ; 标ZX频率 ; Z大峰值 ; 将标记点切换至频谱分析模式或手动分析模式
存储和调用功能：
— 可存 11 条扫频曲线
— 2 种面板设置
— 4 组修正因子
内置限值 : CISPR 11, 14, 22
充电及电量显示
显示风格，对比度、光亮度可调
喀呖声（ Click ）测试功能 ( 可选 )
频谱分析模式
范围 / 分辨率
100 Hz ～ 3 MHz
测量精度
信噪比 > 20 dB
10 Hz -9 kHz
± 1.0 dB 典型
9 kHz -30 MHz
± 1.0 dB
射频输出 （跟踪发生器）
Z out 50 Ω , BNC 母口
频率范围
10 Hz ～ 50 MHz
电平
60 ～ 90 dBμV (0.1 dB 步进 )
精度 (10 Hz - 30 MHz)
± 0.5 dB
解调
AM ，音量可调
自动校准
内置参考源
I/O 接口
RS-232
高速光纤 (2 路 ; 第二路可扩展 )
USB 后面板
USB 前面板 ( 待扩展 )
用户端口（驱动 PMM LISN ）
蓝牙 ( 可选 )
IEEE-488 ( 可选 )
喀呖声测试模块 ( 可选 )
1 ～ 4 通道 ( 全兼容 EN 55014-1 )
工作温度
0°C - 40°C
供电
10-15 Vdc, 2.
锂离子可充电 & 可插拔电池
( 平均使用时间 8 小时 )
国际接口 AC 电源适配器 / 充电器
尺寸
235x105x335 mm
重量
4.1 kg
