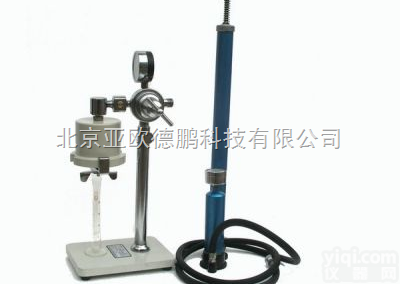

DP-ZNS-2A 打气筒（中压）滤失仪/

浮子式水位计/浮子式水位仪  型号：DP-FZ

 浮子式水位计/浮子式水位仪  基本描述

本仪器为单浮子式水位计，水位计工作时井管内只有一根测缆牵动浮子跟踪水位升降变化，测缆的另一端连接编码器，当水位变化时，编码器随之输出一个值，实现水位自动测量。

 浮子式水位计/浮子式水位仪  产品特点

·测量精度高，水位编码器输出码为格雷码10～13bit，由多芯hang空插头和电缆连接至外接显示器或计算机上。

·测量范围大，用于地下水水位测量时，当埋深超过80m时，可以另外加接特种轻质悬索。

 测量原理

本仪器由水位编码器、测轮、测缆、浮子及自收缆装置组成；自收缆装置由卷扬轮、卷扬轴、卷扬缆、定滑轮组、动滑轮组、重锤、直立支板、底板、防护罩等组成；仪器的水位编码器安装在直立支板上，测轮安装在水位编码器转轴上；自收缆装置的卷扬轴安装在支板上；卷扬轮安装在卷扬轴的轴端；动滑轮组安装在重锤上；定滑轮组通过各自支架安装于支板上；卷扬缆的起始端安装在卷扬轴上，另一端依次绕过定滑轮1、动滑轮1、定滑轮2、动滑轮2后向上穿过支承轴上的安装孔与支承轴固定；仪器防护罩通过四个固定螺丝钉与底板相连接。测缆缠绕在卷扬轮的凹槽中，其引出端沿逆时针方向绕经水位轮后向下穿过仪器底板的过线孔与浮子连接；自收缆装置的作用是产生一个恒力用于拉紧、自动收放测缆，使浮子工作在正常吃水深度上。

  典型应用

本仪器按照国家标准GB/T11828.1-2002要求设计、制造，广泛用于地表水、地下水及大坝测压管水位测量。

 测井建造要求

1、测井一般由多节定长钢管（或工程塑料管、水泥管）连接组合而成，每节井管长度为2～6米长，每节管道的接缝处必须平滑无障碍物，接缝间隙应≤2mm，接缝处内壁高度差应≤1mm，各节井管的几何中轴线应保持在一条直线上不允许弯曲。

2、井管口径尺寸一般不得小于Φ70㎜，进水口面积约为井口的1/10，各节井管的接缝之间可以不密封

 技术指标

量程；0—10m；0-20m；0-30m；0-40m；0-80m；

水位编码器分辨力；1㎝

测量准确度；≤0.2%

浮子直径；Φ40mm；Φ50mm；Φ100mm可选

输出信号；格雷码10～13bit（RS485或4-20mA接口选配）

环境温度；-10℃～85℃相对湿度；＜90%（40℃）
