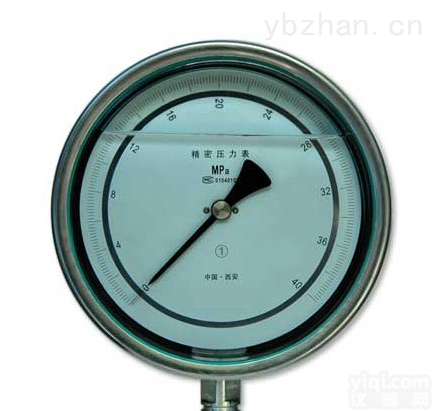

YTN-100H YTN-100HZ YTN-100 YTN-100Z 旋压密封全不锈钢耐震压力表

产品信息


主要技术参数Specifications

    执行标准GB/T1226-2001

    Standard execntive: GB/T1226-2001

    公称直径100mm；

    Diameter: 100mm

    精度等级1.5%；（1% 可选）

    Accuracy: 1.5% (1% available)

    测量范围-0.1MPa -100 MPa(型号选择见量程代码表)

    Ranges: -0.1MPa -100 MPa(Code chosen to see Range table)

    防护等级IP65

    Degree of protection: IP65

    正常工作环境温度-5℃～+60℃

    Ambient temperature: -5℃～+60℃

    连接螺纹M20 (M201.5) 其它见选型表

    Connection: M20 (M201.5) others to see type table

    仪表外壳SUS304 本色（抛光可选）；旋压密封式罩壳

    Case: SUS304 original color (Polishing available)

    仪表接头YTHN-SUS304； YTN 铜合金

    Socket: YTHN-SUS304； YTN Copper alloy

    波登管YTHN-SUS316 与仪表接头氩弧焊接 大于 4MPa 为多圈弹簧管；YTN 铜合金

    Bourdon tube: YTHN-SUS316, Argon-arc welding；

        ＞ 4MPa, Helical tube; YTN copper alloy

    密封件丁腈橡胶/ EPDM

    Seal: EPDM

    仪表充液充填甘油；干式可选）

    Liquid filling: glycerin；（dry type available）

    仪表机芯不锈钢/ 铜

    Internals: Stainless Steel, copper

    仪表玻璃仪表平板玻璃(有机玻璃、安全双层玻璃可选)

    Window: Instrument plain glass (Organic glass,laminated safety glass available)

    密封件硅橡胶

    Seal: Silicone rubber


   仪表几何尺寸DIMENSIONS




    单位Unit (mm)




    注：1) h、p 与接头种类有关 2) 螺纹多种定制

    Note:1) h, p is relative to the type 2) We have made kinds of screw thread to orders.





    量程范围规格代码表 TABLE OF RANGES

    选型代码code 量程规格ranges


    M500 -0.1~0 MPa      M010 0.06MPa     M160 2.5 MPa

    M510 -0.1~0.06MPa    M030 0.1 MPa     M180 4.0 MPa

    M520 -0.1~0.15MPa    M040 0.16 MPa    M200 6.0 MPa

    M530 -0.1~0.3MPa     M060 0.25 MPa    M220 10 MPa

    M540 -0.1~0.5MPa     M080 0.4 MPa     M230 16 MPa

    M550 -0.1~0.9MPa     M100 0.6 MPa     M240 25 MPa

    M560 -0.1~1.5MPa     M120 1.0 MPa     M270 40 MPa

    M570 -0.1~2.4MPa     M140 1.6 MPa     M280 60 MPa

    M290 100 MPa






    如何选型 HOW TO ORDER

    型号代码特性说明Code Introduction

    基本型号Basic type

        YTHN 全不锈钢耐震压力表

        All Stainless Steel Vibration-proof Pressure gauge

        YTN 一般耐震压力表

        General Vibration-proof Pressure gauge

    外 径Diameter

        100 ф 100mm

    安 装 方 式Mounting

        AO 径向直接安装Bottom mounting

        AH 径向后背板安装Bottom postnotum mounting

        BO 下轴向直接安装Lower back mounting

        BT 下轴向嵌装Lower back panel mounting

    设计代码Design


        524 不锈钢外壳安装式，旋压密封式罩壳

        Stainless Steel case, Installation, Roll formed

        224 铁外壳安装式，旋压密封式罩壳

        Iron case, Installation, Roll formed

    量 程Ranges

        M120 1MPa（其它规格详见量程代码表 See range table）

    连 接 螺 纹Connection

        M20 M201.5 Z14 NPT1/4

        G12 G1/2 R38 ZG3/8

        Z12 NPT1/2 Z38 NPT3/8

    备 选 项Options

        GKB 抛光处理Polishing          SBE 聚碳酸脂玻璃Polycarbonate glass

        PHD 缓冲螺钉Buffer screw       SBD 安全双层玻璃laminated safety glass

        SKA 碳钢外壳Carbon steel case  SBB 有机玻璃Organic glass

        SKB SUS304 外壳case   GHB 不锈钢管银焊Stainless Steel tube silver soldering

        BDA 1 级精度Accuracy: 1%       FWP 加不锈钢位号PaiStainless Steel label

        SYB 硅油Silicone oil           TPB
